Sheaffer 875 Kolben-Dichtung

[mondindianer]

Hallo,
ich habe meinen 1945er Sheaffer 875 Balance Vacuum Fill Golden Striped zur Hand genommen, der sich nicht mehr füllen lässt. Es entsteht offensichtlich kein Vakuum beim Herunterdrücken des Kolbens.

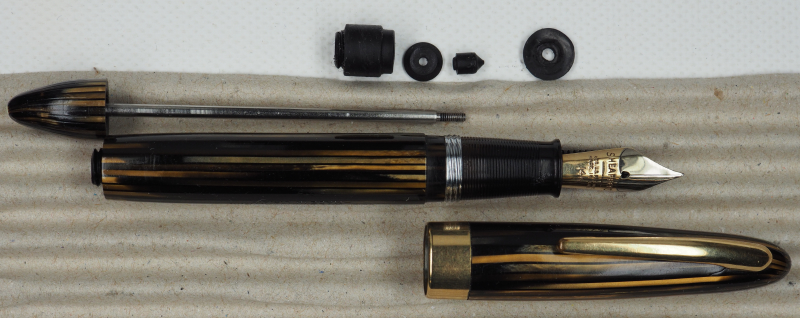

So sieht das gute Stück gerade aus:

875 zerlegt.jpg (310.49 KiB) 213 mal betrachtet

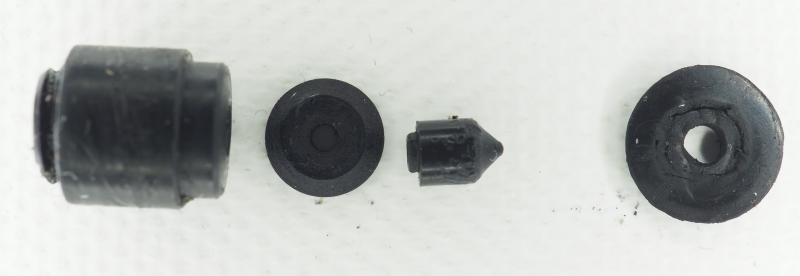

Beim Zerlegen kam ganz unten über dem Tintenzuführer eine hochkant stehende und etwas zerknautschte Gummischeibe zum Vorschein (im Bild unten ganz rechts), deren Position in der Mechanik ich nicht verstehe:


Sie passt nicht auf den Stößel, sie passt vom Durchmesser aber auch nicht an die Position, an der ich sie gefunden habe. Die eine Seite dieser Dichtung(?) ist glatt (habe ich nicht abgebildet), die andere zeigt eine etwas ausgefranste Vertiefung. Da war möglicherweise mal etwas dran fest oder es war etwas auf- oder hineingesteckt.
Kann mir jemand erklären, welche Funktion dieses Teil hat und wo ich es unterbringen muss, damit der Sheaffer wieder funktioniert? Vielleicht hat auch jemand eine Zeichnung vom Aufbau des Füllmechanismus' - ich habe leider nichts Passendes im Internet gefunden.

Vielen Dank im Voraus!
Fritz

[mondindianer]

Das Problem ist gelöst - mir fiel ein, dass ich irgendwo die Reparaturanleitung "Fountain Pens - The Complete Guide to Repair & Restoration" von Frank Dubiel haben müsste. War wohl etwas spät gestern Abend für gute Ideen

Und der "Dubiel" hat (natürlich!) die Lösung:
"Die feste Unterlegscheibe hat eine konkave Seite, gegen die die weiche Dichtung durch die Mutter gepresst wird. Dadurch wird die Dichtung nach vorne gewölbt. Achten Sie darauf, dass die Mutter die feste Unterlegscheibe und die Dichtung fest zusammenhält. Jegliches Spiel zwischen ihnen kann dazu führen, dass die weiche Dichtung von der Stange abreißt." (Frank Dubiel (2004), S. 55, eigene Übersetzung). Das sieht dann im Detail so aus

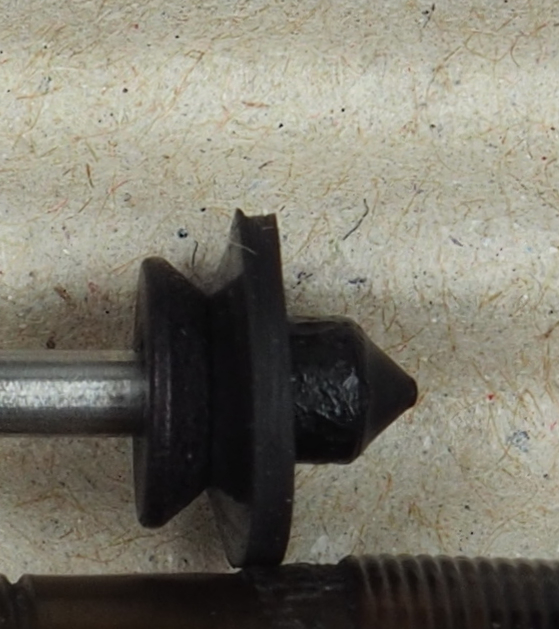

Konkave Unterlegscheibe, weiche Dichtung und Mutter auf am Ende der Kolbenstange.

Lösung detail.jpg (291.39 KiB) 142 mal betrachtet

So passt die Dichtung auch in den Tintenbehälter. Ich habe mich anfangs nicht getraut, die kleine Mutter vorne wirklich stramm anzuziehen. Das hält sie aber aus, und es ist unbedingt nötig. Denn der Fehler bestand ja darin, dass die weiche Dichtung lose im Tintenbehälter lag.

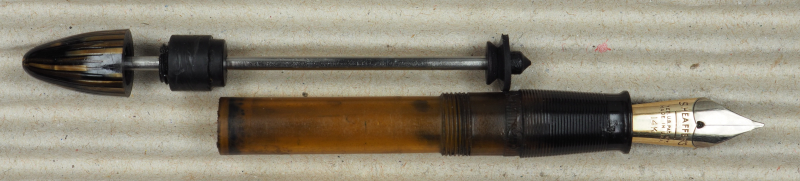

Zusammengesetzt, noch ohne den Schaft. Das Braune ist der Tintenbehälter, der später im Schaft verschwindet.


Auch den Füllmechanismus habe ich nun verstanden: der Füller wird ja beim Herunterdrücken des Kolbens gefüllt. Dabei wird ein Unterdruck im Tintenbehälter hinter dem Kolben erzeugt. Um nun Tinte aufzunehmen, trifft die konische Mutter an der Spitze des Kolbens auf den hinteren Teil des Tintenleiters, sodass die Kolbenstange ein wenig zur Seite ausgelenkt wird. Das reicht aus, um Tinte an der weichen Dichtung vorbei einströmen zu lassen. Dazu muss der Tintenbehälter natürlich am oberen Ende ebenfalls luftdicht sein. Dafür sorgt der schwarze Stopfen oben im Bild rechts neben dem Füllknopf.

Noch teste ich mit Wasser auf Dichtigkeit - vor allem hinten bin ich etwas skeptisch, denn die Dichtung scheint original alt zu sein. Aber ich bin jetzt zuversichtlich, dass der 875 mir bald wieder viel Freude bereiten wird.

[Nitschewo]

Danke für das Teilen der Erkenntnis! Bislang hatte ich noch keinen Vac Fill auf dem Tisch, bin aber interessiert. Solche Reparatur-Posts helfen sehr.

Viel Spaß mit dem Sheaffer!

[Andi36]

Danke für's Teilen. Ich hab auch ein paar alte Sheaffer rumliegen, so kann ich das wissen sicher mal brauchen.

Andi
