Terminologie - Welches Teil heißt wie?

[pradella2]

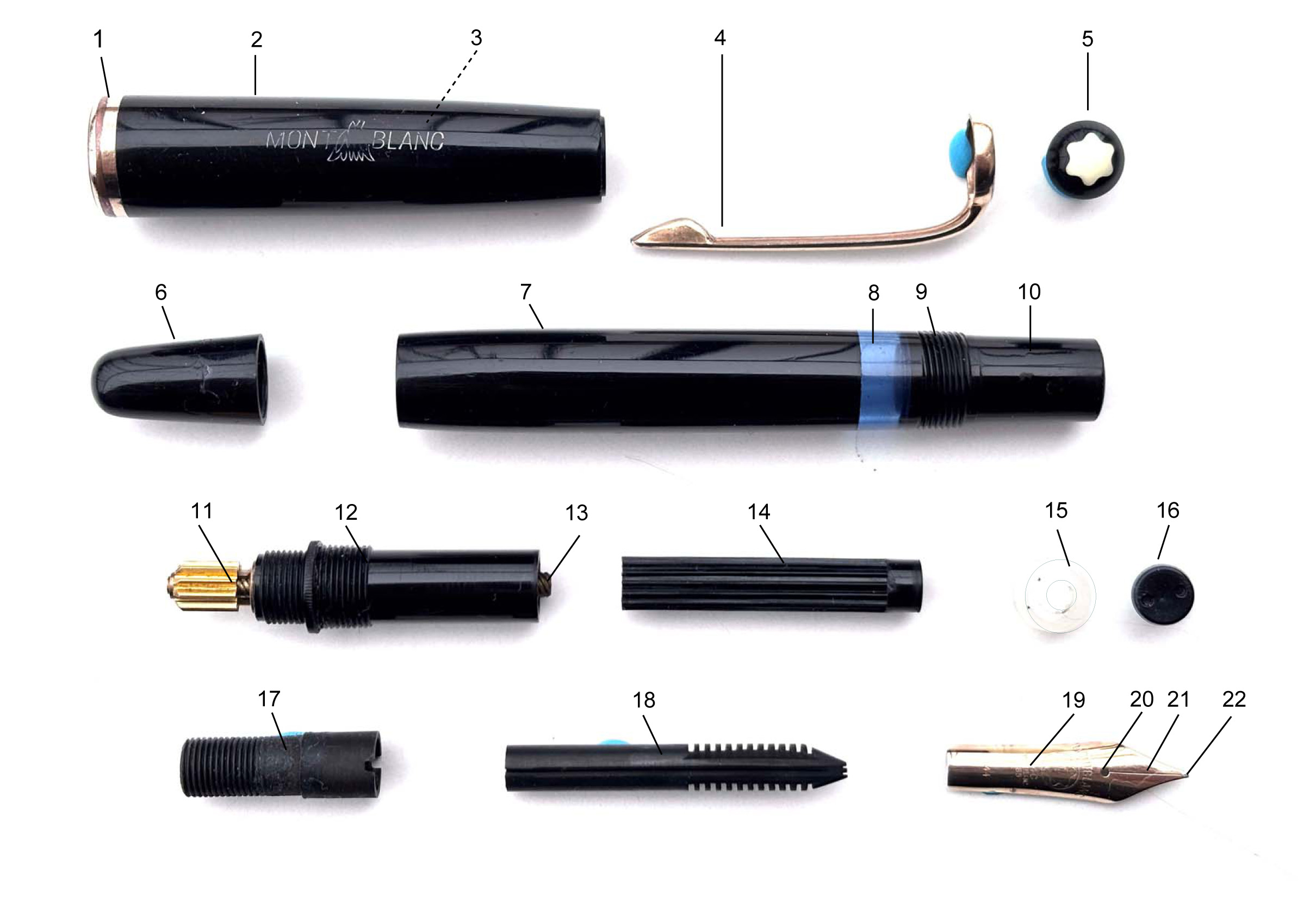

Um es für die Novizen der schönsten Nebensache der Welt etwas einfacher zu machen und die heavy user zu wahrscheinlich leidenschaftlichen Diskussionen um Einzelbegriffe anzuregen, im Folgenden ein Vorschlag zur Terminologie. Mir ist klar, dass es noch viel detailliertere Bezeichnungen gibt und alles auch anders heißen kann, aber irgendwo muss es ja einen Anfang geben. Die Nummern entsprechen den Indices in untenstehendem Bild. Dargestellt ist ein MB 264, also ein klassischer Kolbenfüller. Für Hebelfüller, Patronenfüller usw. gelten natürlich noch andere Bezeichnungen.

1 Kappenring
2 Kappe
3 (Innenkappe / Kappendichtung)
4 Clip mit Clipring und Haken
5 Kappenkopf(schraube)
6 Blindkappe (sofern ohne weitere Funktion, sonst Füllschraube)
7 Korpus (Tintenbehälter)
8 Sichtfenster
9 Kappengewinde
10 Griffstück
11 Füllschraube (Füllkäppchen)
12 Kolbenhülse, darin verborgen die
13 Spindel
14 Kolben (Spiralkolben) mit Führungsrillen
15 Kolbendichtung
16 Kolbenträgerschraube
17 Zuführerhülse
18 Tintenleiter (Zuführer)
19 Feder mit
20 Luftloch (Rundloch, Herzloch etc.)
21 Federschlitz
22 Schreibkorn


[Byron]

Super Idee und sehr anschaulich dargestellt!

[TomSch]

Absolute Zustimmung.

Dann beginne ich einmal mit der Diskussion.
Nummer 9 würde ich als Gewinde am Griffstück oder Schaftgewinde (für die Kappe) bezeichnen, denn das Kappengewinde befindet sich - für den Blick zunächst unsichtbar - ebenda, nämlich in der Kappe.

Tschö, Thomas
