Beitrag von Wurmbunt » 25.06.2020 22:15

Hallo Ihr Lieben,
Zurzeit habe ich, mal wieder, einen alten Waterman auf der Werkbank...
Es handelt sich um ein Mitglied der 52er Familie, in der kurzen "V" Version. Ich, persönlich, mag ja die langen Füllfederhalter lieber, aber ich habe auch "grobschlächtige" Hände, in denen kurze Füller einfach verschwinden...
Der Stift gehört einem Forumskollegen und ist technisch leider ziemlich verbraucht!
Trotzdem ist es ein 52er und damit eine Restauration wert -
natürlich nicht unbedingt aus wirtschaftlicher Sicht - aber aus Sicht des Liebhabers!
Die Modellreihe ist geradezu archetypisch für Waterman am Anfang des zwanzigsten Jahrhunderts. Auch die Luxusmodelle Nr.7, 55 und später der Patrician verwenden die selbe Technik!
Sie ist eigentlich grundsolide!
Probleme bereiten lediglich der Hebelkasten und, manchmal - wenn der Tintensack ausgelaufen ist und der Füller feucht, mit aggressiver Tinte weggelegt wurde - Korrosion der Druckplatte.
Hier haben wir leider beides. :roll:

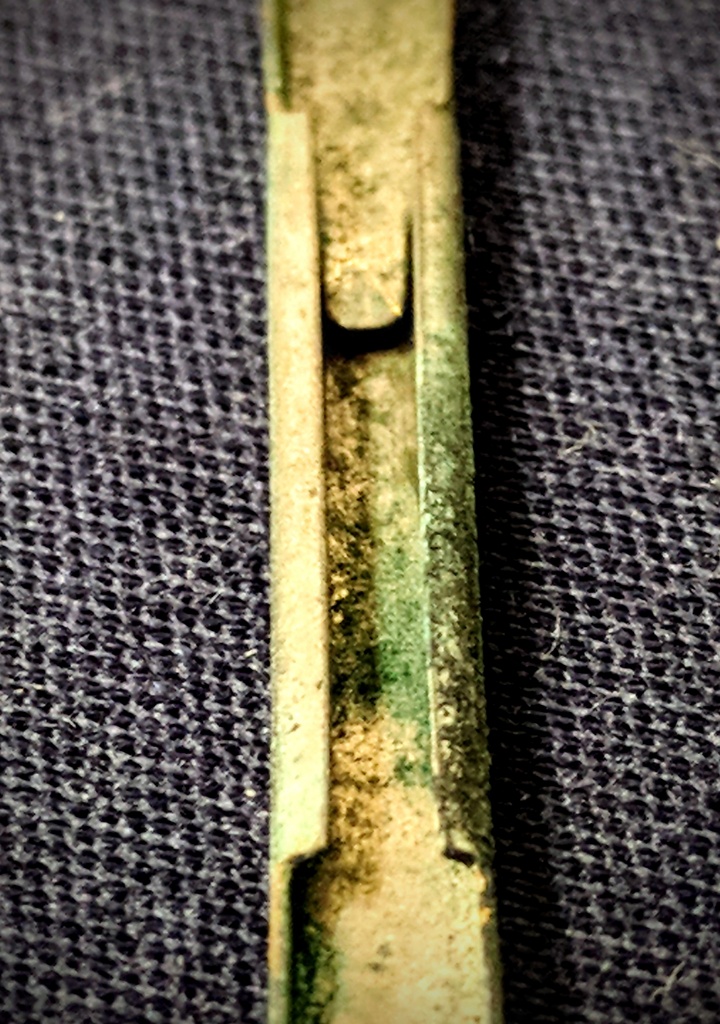

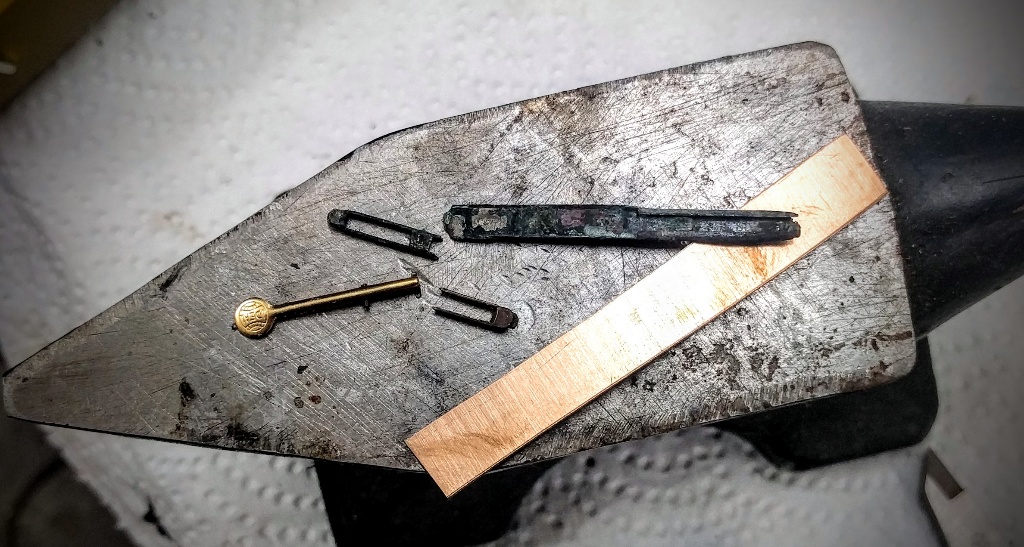

Hebelkasten gebrochen und Druckplatte zerfressen
Den Nachbau eines Hebelkastens habe ich hier schon einmal gezeigt, deshalb möchte ich nicht weiter darauf eingehen.
Allerdings muss ich diesmal auch die Druckplatte nachbauen - vielleicht ist das für die Eine oder den Anderen von Interesse!
Rückmeldungen - wie immer - erwünscht :!:
Grüße Andi

Benutzeravatar
vanni52
Beiträge: 1080
Registriert: 02.03.2016 17:57

Re: Waterman 52V

Beitrag von vanni52 » 25.06.2020 22:21

Ich bin dabei!😉
LG
Heinrich

Benutzeravatar
TomSch
Beiträge: 2708
Registriert: 28.05.2008 20:55
Wohnort: Ostfriesland

Re: Waterman 52V

Beitrag von TomSch » 25.06.2020 22:56

Hallo André,

das sieht ja echt übel aus! Andererseits freut sich der Forumskollege bestimmt schon einen (kleinen) Bären oder Ast und kann es kaum erwarten, dat Schätzeken wieder in seinen Griffeln zu halten, geheilt, da nachvollziehbar, live und anschaulich repariert, und einsatzfähig. 8-)

Ich bin gespannt, ein Flitzebogen ist nix dagegen.
Thomas
Bewerte deine Erfolge daran, was du aufgeben musstest, um sie zu erzielen.
Dalai Lama

Benutzeravatar
Pelle13
Beiträge: 1948
Registriert: 20.03.2016 10:25

Re: Waterman 52V

Beitrag von Pelle13 » 25.06.2020 23:59

Ich hock mich auch sehr gerne wieder in die Zuschauerränge.

Liebe Grüße,
Dagmar
Freude am Schauen und Begreifen ist die schönste Gabe der Natur. (Albert Einstein)

Benutzeravatar
Will
Beiträge: 1468
Registriert: 13.07.2011 5:45
Wohnort: Römerberg bei Speyer

Re: Waterman 52V

Beitrag von Will » 26.06.2020 2:59

Lieber Andi,

ich bin, wie immer, gespannt und möchte sehr gerne mitverfolgen, wie Du die Druckplatte zauberst.

Herzliche Grüße

Gerd
Blauer Hautausschlag, erhöhte Temperatur, Bewusstseinstrübungen - oh Gott, das muss Flexfieber sein!

Zollinger
Beiträge: 2015
Registriert: 31.10.2006 7:45
Wohnort: Confoederatio Helvetica

Re: Waterman 52V

Beitrag von Zollinger » 26.06.2020 5:51

Lieber Andi

Die 52V sind meine Lieblinge unter den Waterman's - eigentlich sammle ich nur gerade dieses (Westentaschen-) Modell. Sie sind klein, aber es gab sie in einer unglaublichen Vielfalt an Varianten und Farben...


...also werde ich Deine Reparatur und die Bilder des fertigen Füllers mit grossem Vergnügen betrachten und bedanke mich bereits im Voraus.

Z.

Benutzeravatar
Knorzenbach
Beiträge: 852
Registriert: 19.11.2017 0:37
Wohnort: Nordbaden

Re: Waterman 52V

Beitrag von Knorzenbach » 26.06.2020 7:58

Moin Andi,

klar bin ich bei Deiner Aktion dabei, wie immer! Ich freue mich schon auf die SoKo "52V"!

@Christof

Lecker!

Gruß,
Tomm

Benutzeravatar
Wurmbunt
Beiträge: 429
Registriert: 19.10.2018 1:42
Wohnort: Mittelfranken

Re: Waterman 52V

Beitrag von Wurmbunt » 28.06.2020 21:48

Hallo,
schön, daß (immer noch) Interesse besteht!
Nach so vielen Werkstattberichten ist das wirklich klasse!
@ Christof:
Beeindruckende Sammlung! Rose Ripple, Golden-Olive Ripple und Blue-Green Ripple, wenn ich richtig sehe, dazu noch Kardinal- Red und einer mit "Gold Overlay", sowie die "Standard"-Modelle... Klasse!
Der Hebelkasten ist schon fertig, aber die Druckplatte ist sozusagen Neuland. Mitten in der Druckfläche befindet sich eine Ausklinkung im Blech, die eine Art Wiederhaken bildet.
Der, speziell geformte, Hebel wird über die Blechlasche geschoben und arretiert so die Druckplatte.
Dieses, so unscheinbare, Detail sorgt dafür, daß die Druckplatte nicht nach vorne herausfallen kann (nach dem Entfernen der Sektion natürlich) und legt die Position in Längsrichtung fest. Wäre kein Stopp vorhanden, könnte die Platte nach vorne wandern und schließlich an den Flansch der Sektion stoßen, dies würde das Füllsystem blockieren und den Füller lahm legen!
Leider ist es also nicht möglich auf diese Besonderheit zu verzichten.

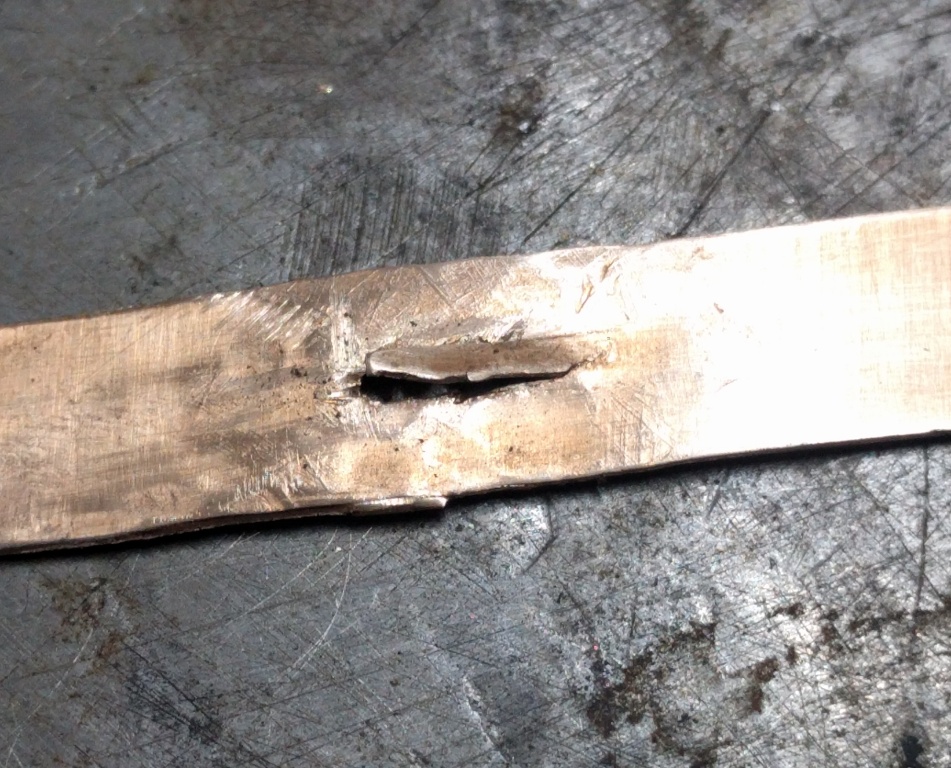

Der erste Versuch so eine Lasche zu erzeugen, wurde ganz rustikal mit meinem Schraubstock und einem Schraubendreher durchgeführt.
So richtig überzeugt mich das jetzt nicht... :roll:
Es entsteht eine Art Wiederhaken, aber nicht so, wie ich mir das vorgestellt habe!

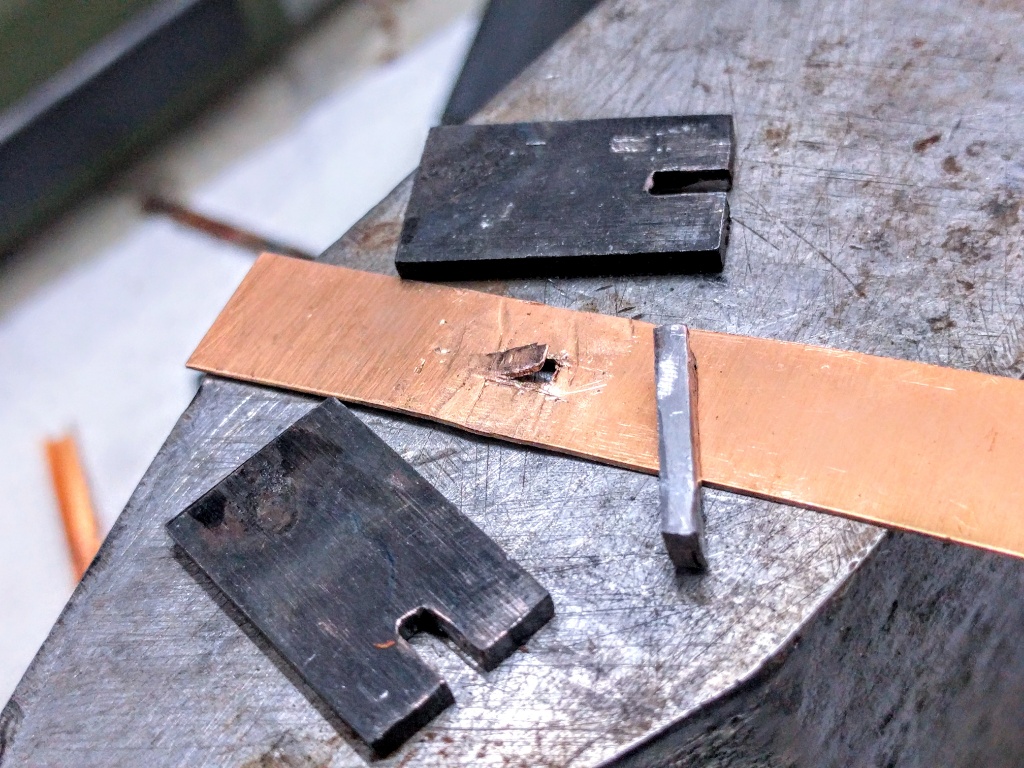

Das Kupfer-Beryllium Blech verlangt nach einem Ausklinkwerkzeug. Da ich nun keine Massenproduktion anstrebe, sollten zwei gehärtete Platten aus Werkzeugstahl (1.2842) und ein Keil aus dem selben Material genügen...
