Hallo allerseits,
in letzter Zeit war ich nicht sehr produktiv, was auch mit dem Urlaub zusammen hängt...
Doch nachdem mich der Alltag wieder hat, brauche ich auch wieder meinen Ausgleich zum Arbeitsstress - die Werkstatt ist also in Betrieb.
Nachdem Füllerkorpus und Sektion gedreht waren, nahm ich mir nun den Schaft vor, um den Schlitz für den Füllhebel einzuschneiden.

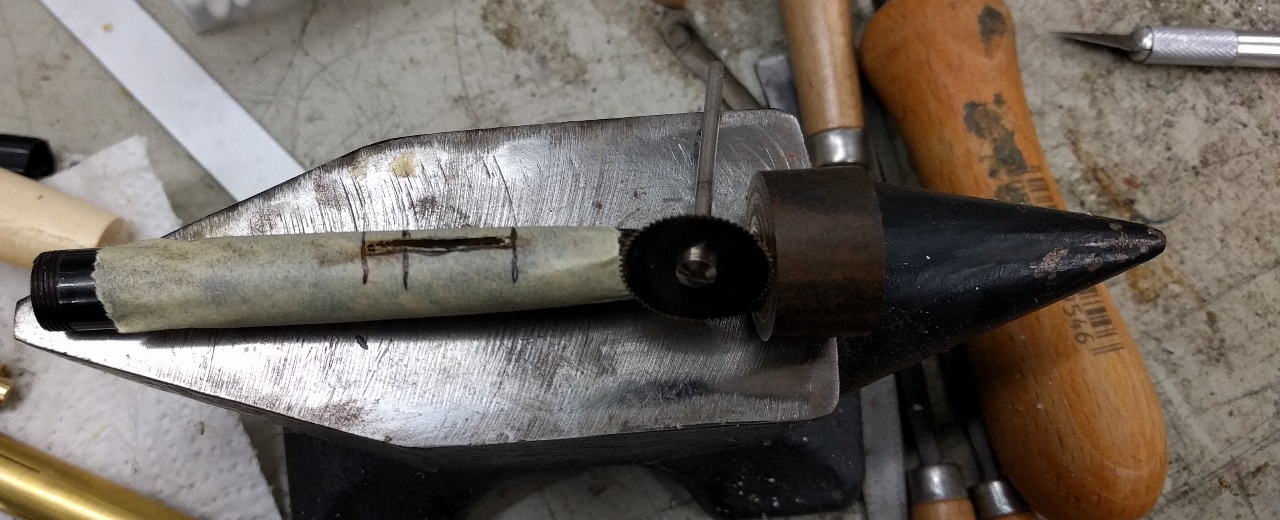

Der Schlitz für den Hebel entsteht


Das Klebeband, dient einerseits dazu die Position der Aussparung anzuzeichnen, andererseits verhindert es ein aussplittern des Schaftmaterials.
Ausgeschnitten wurde das ganze mit einem Deremel ( stimmt nicht - ist ein Proxxon. Aber Dremel schreibt sich leichter als: Hochdrehzahlrotationshandmultifunktionswerkzeug der Firma Proxxon)
Den Schlitz habe ich etwas untermaßig eingesägt und mit einer Schlüsselfeile auf Maß gebracht.
Tja was soll ich sagen... entweder habe ich mich vermessen, war beim feilen zu optimistisch, oder der Urlaub hat meinen handwerklichen Fähigkeiten stark zugesetzt - jedenfalls wurde der Schlitz zu lang.
Da ich im "Böhler-Faden" schon wüst geflucht habe, lasse ich es an dieser Stelle.... (Als ich den Fehler bemerkte, war ich alleine in der Werkstatt, so daß niemand meine wüsten Vekalausdrücke ertragen musste...)

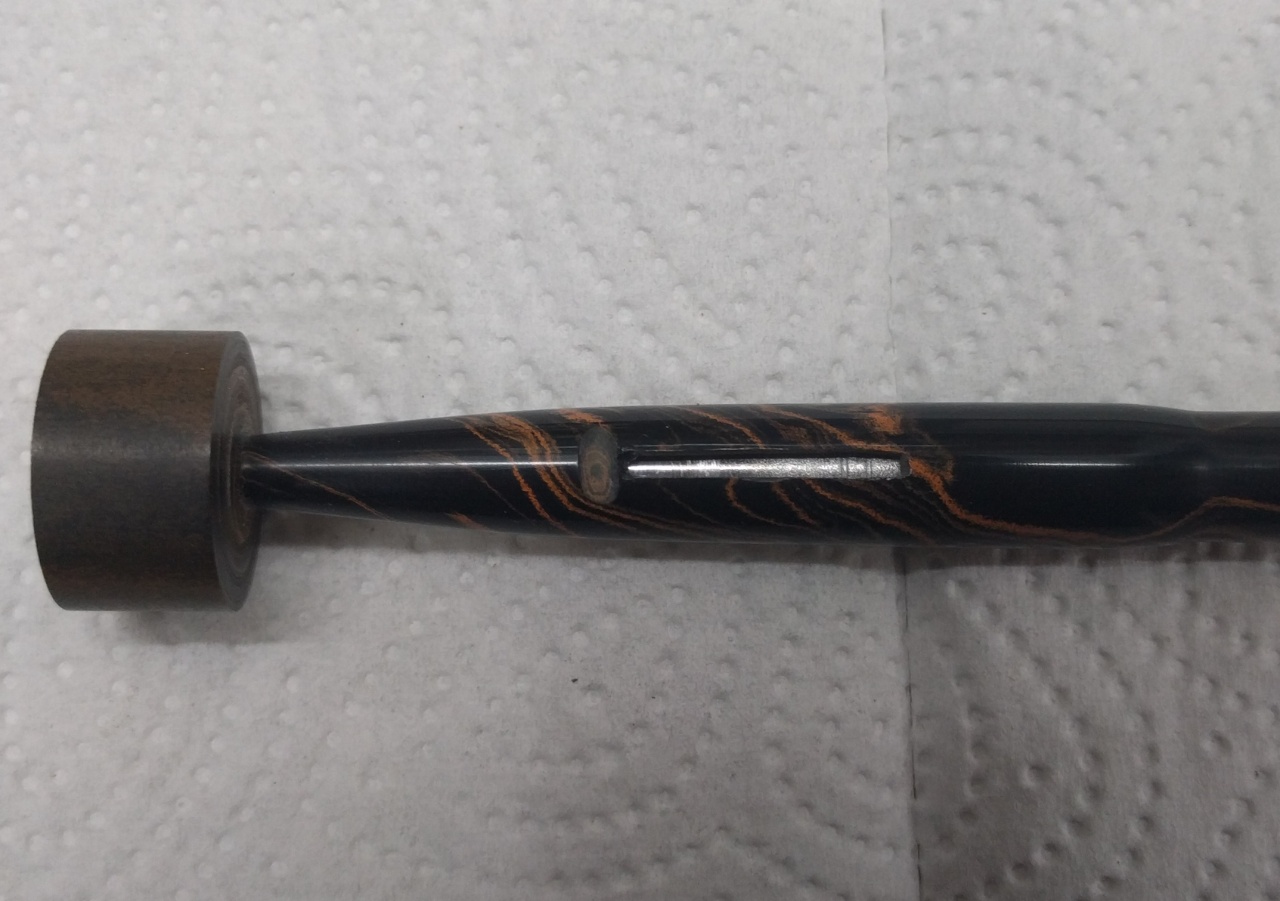

Der Schlitz für den Hebel ist angebracht


Der Schlitz im Schaft mit der Mulde für den Fingernagel, vor dem böhsen Erwachen.

Schlitz zu lang, oder Hebel zu kurz


Tja - eine schöne Fingernagelmulde - aber leider an der falschen Stelle!
Die Optionen waren nun, den Schaft komplett neu zu machen ( übelstes Fluchen...), oder den Füllhebel zu verlängern.
Ich habe mich für Option zwei entschieden.
Der Hebel muss, die beim Füllen auftretende Kraft, übertragen. Das heißt, entweder schweißen, Hartlöten, oder für das Weichlöten eine entsprechende Fläche bereit zu stellen!
Schweißen und Hartlöten erscheint mir nicht praktikabel (Messingblech mit 0,3mm Stärke) - deshalb hahe ich entsprechend eine Fläche für das Weichlöten vorbereitet.

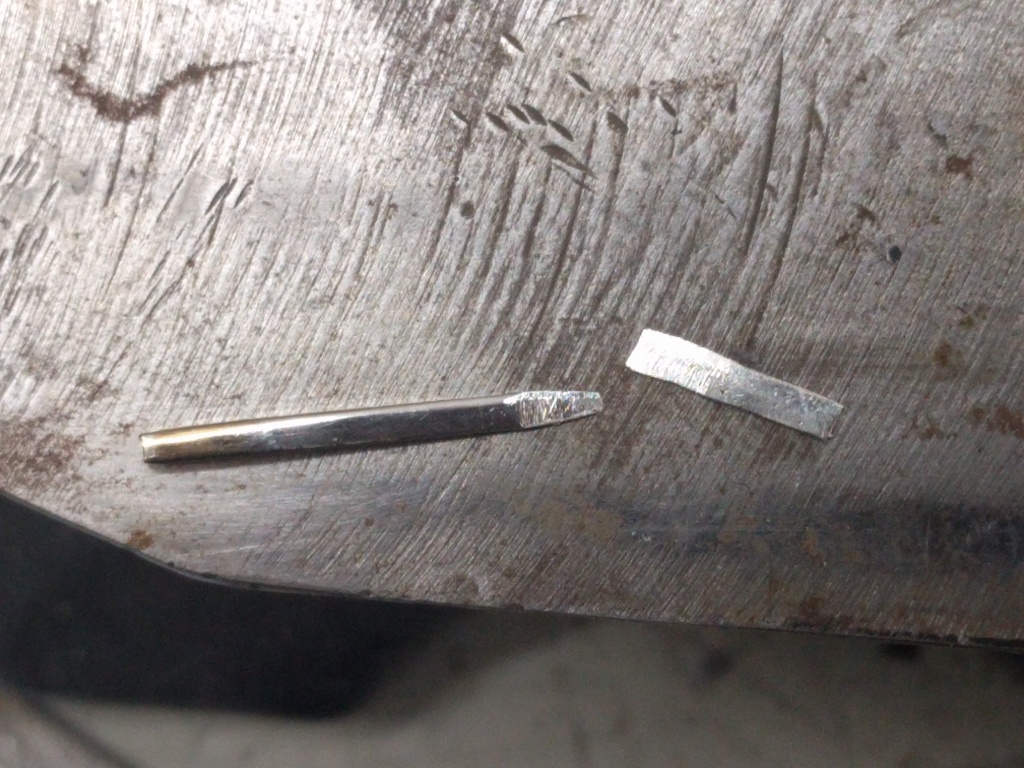

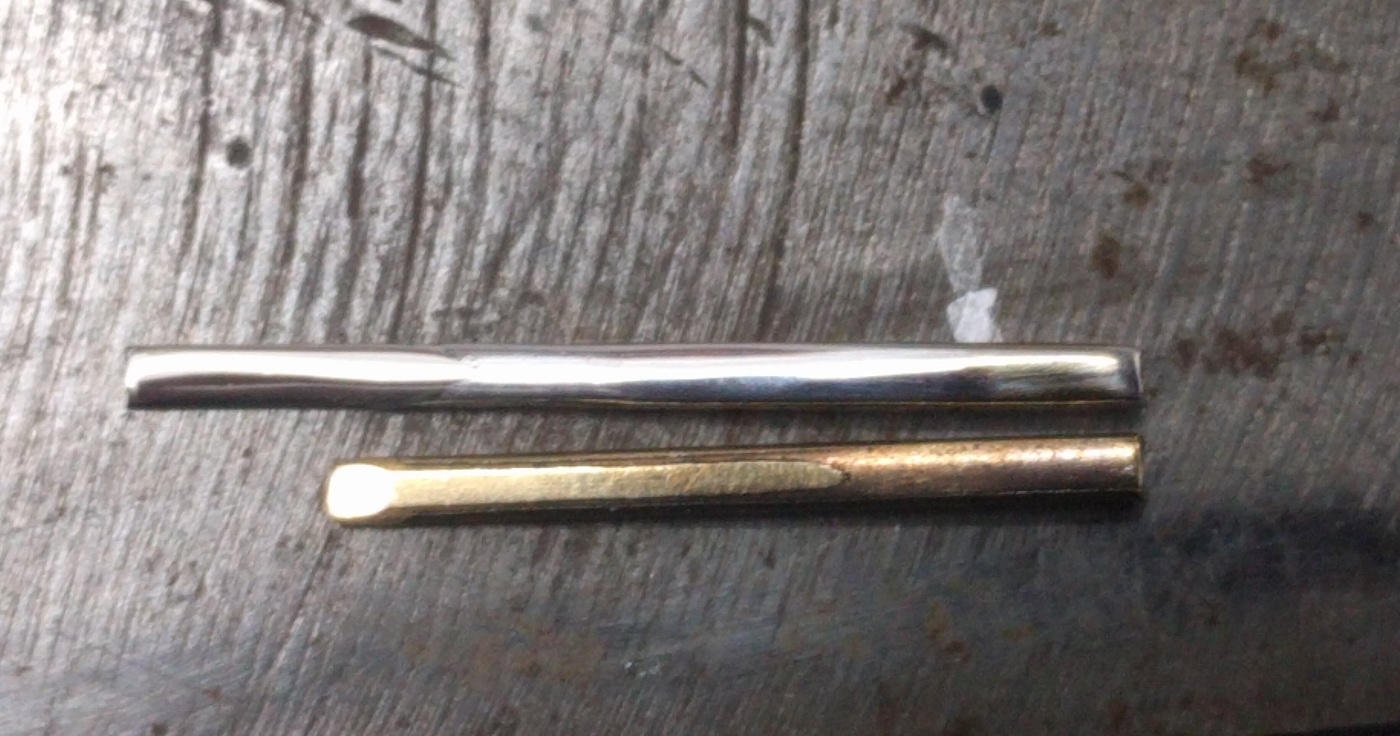

Originalhebel und Verlängerung sind vorbereitet


Die Verlängerung besteht aus einem Streifen Neusilberblech. Nach dem verlöten und entsprechendem schleiffen und polieren sieht das dann so aus.

Hebel verlängert


Und entsprechend im Schaft, so:

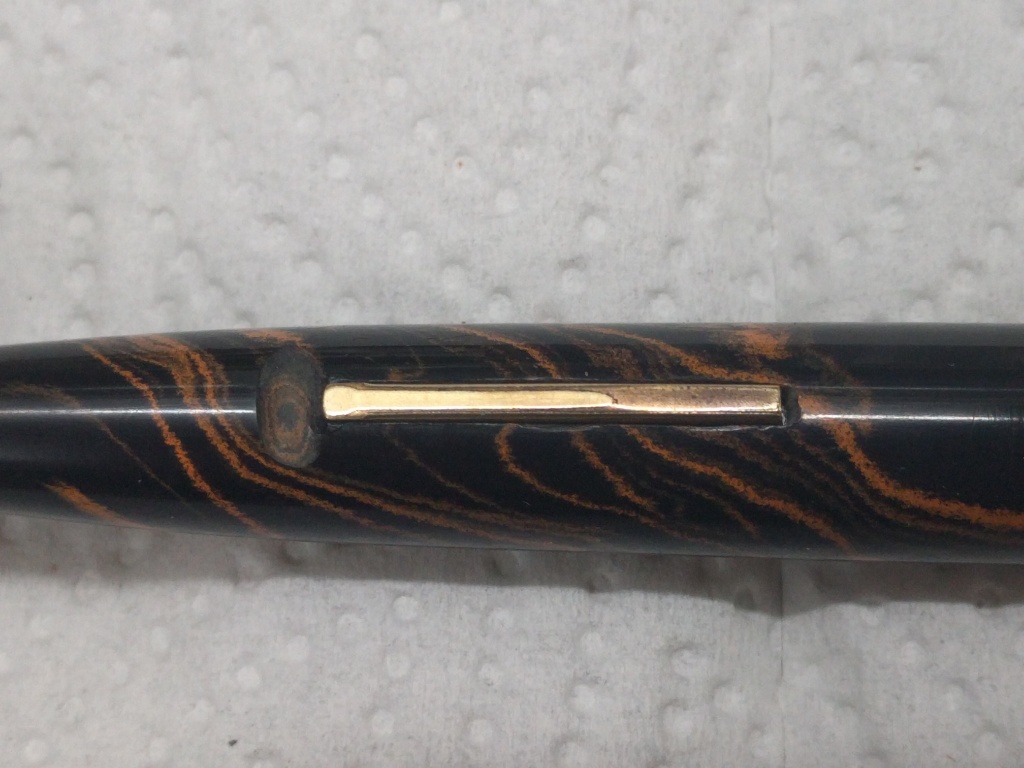

Hebel in verlängerter Ausführung


Jetzt muss der Hebel noch auf sein endgültiges Maß gebracht werden, und anschließend wird alls vergoldet, so dass es so aussieht, als würde es so gehören.

[Thom]

Tja was soll ich sagen... entweder habe ich mich vermessen, war beim feilen zu optimistisch, oder der Urlaub hat meinen handwerklichen Fähigkeiten stark zugesetzt - jedenfalls wurde der Schlitz zu lang.
Da ich im "Böhler-Faden" schon wüst geflucht habe, lasse ich es an dieser Stelle.... (Als ich den Fehler bemerkte, war ich alleine in der Werkstatt, so daß niemand meine wüsten Vekalausdrücke ertragen musste...)

Nun, ich empfehle "Merde!", das gibt der Sache ein internationales Flair. Das andere Problem hast Du ja wieder prima gelöst.

V.G.
Thomas

[Wurmbunt]

Hallo,
Als nächstes habe ich mir den Clip vorgenommen.
Der Clip ist einerseits eines der harausstechenden Designmerkmale des Skyline, andererseits leider sehr fragil. Prinzipiell besteht er aus zwei Bauteilen - der eigentlichen Feder und einer Verkleidung, welche die Feder umhüllt, und um den Kappenkopf herumführt. Diese Umhüllung trägt den "Eversharp"- Schriftzug und den Doppelhaken für lebenslange Garantie (ähnlich dem "White Dot" von Sheaffer , oder dem " Blue Diamond" von Parker). Dieser 0,3 mm dicke, geprägte Blechstreifen, ist also nicht so einfach zu ersetzen!
Die größte Schwachstelle ist die Befestigung am Kappenende. Die "Überfeder" wird durch einem, Ring mit Aussparung, mittels zweier Häkchen an Ort und Stelle gehalten. Diese Häkchen sind leider unterdimensioniert und tendieren dazu abzubrechen.
Das sieht dann so aus:

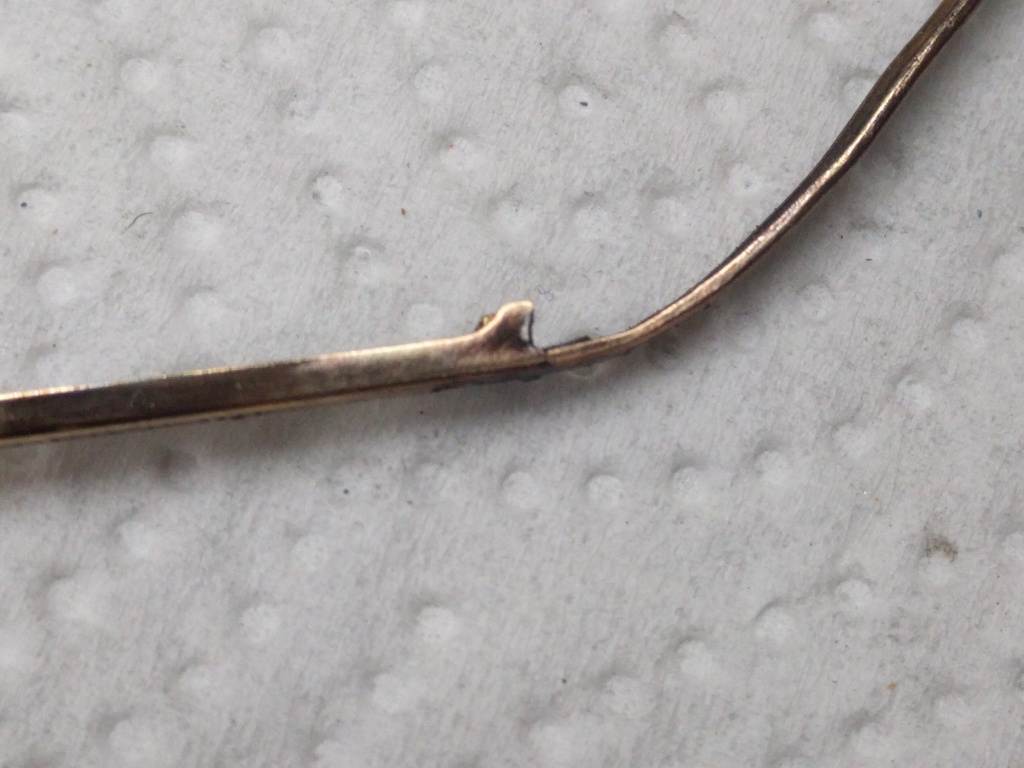

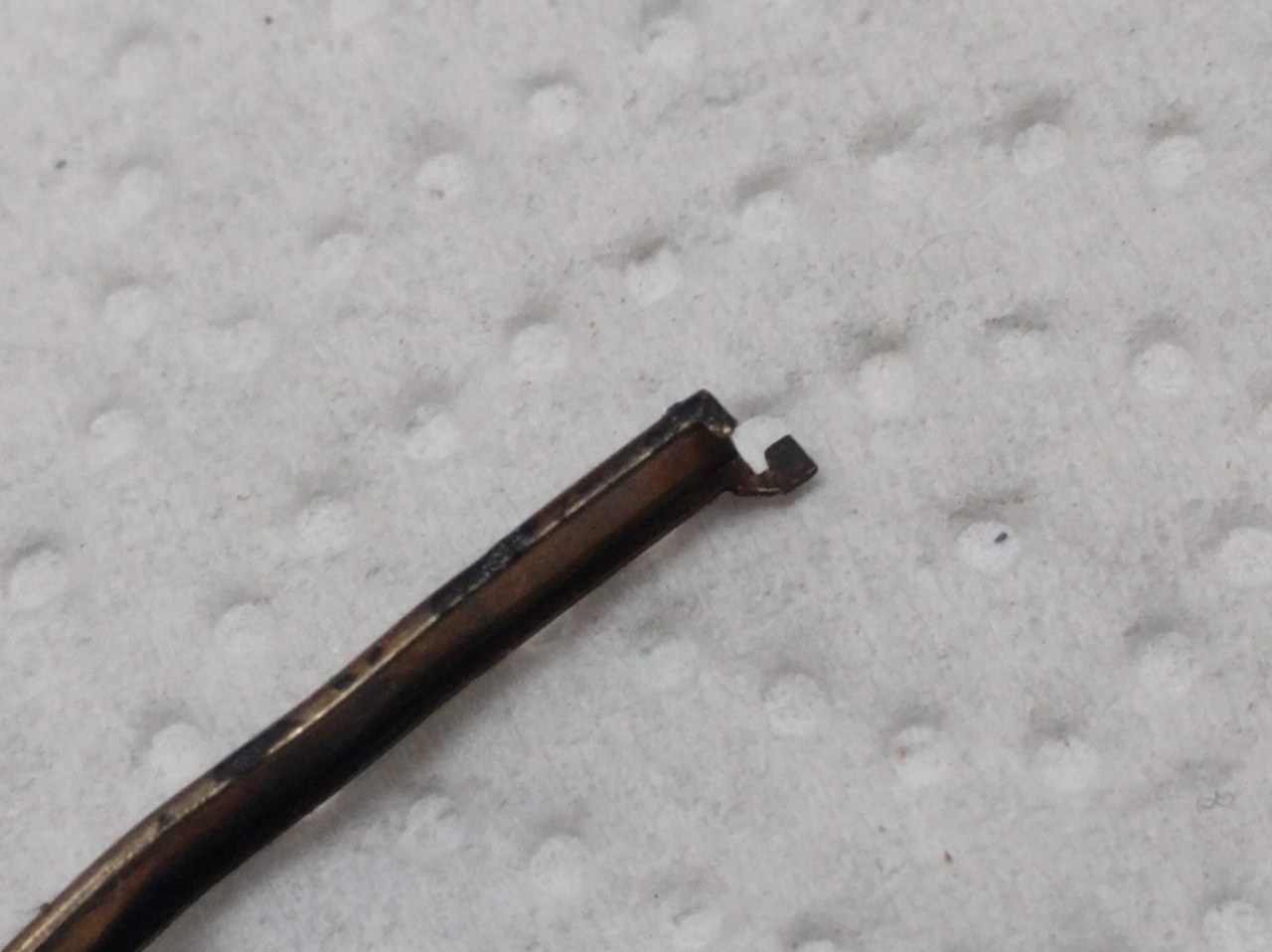

Abgebrochenes Häkchen


Die andere Seite ist noch intakt, so dass man sieht, wie es eigentlich gehört!

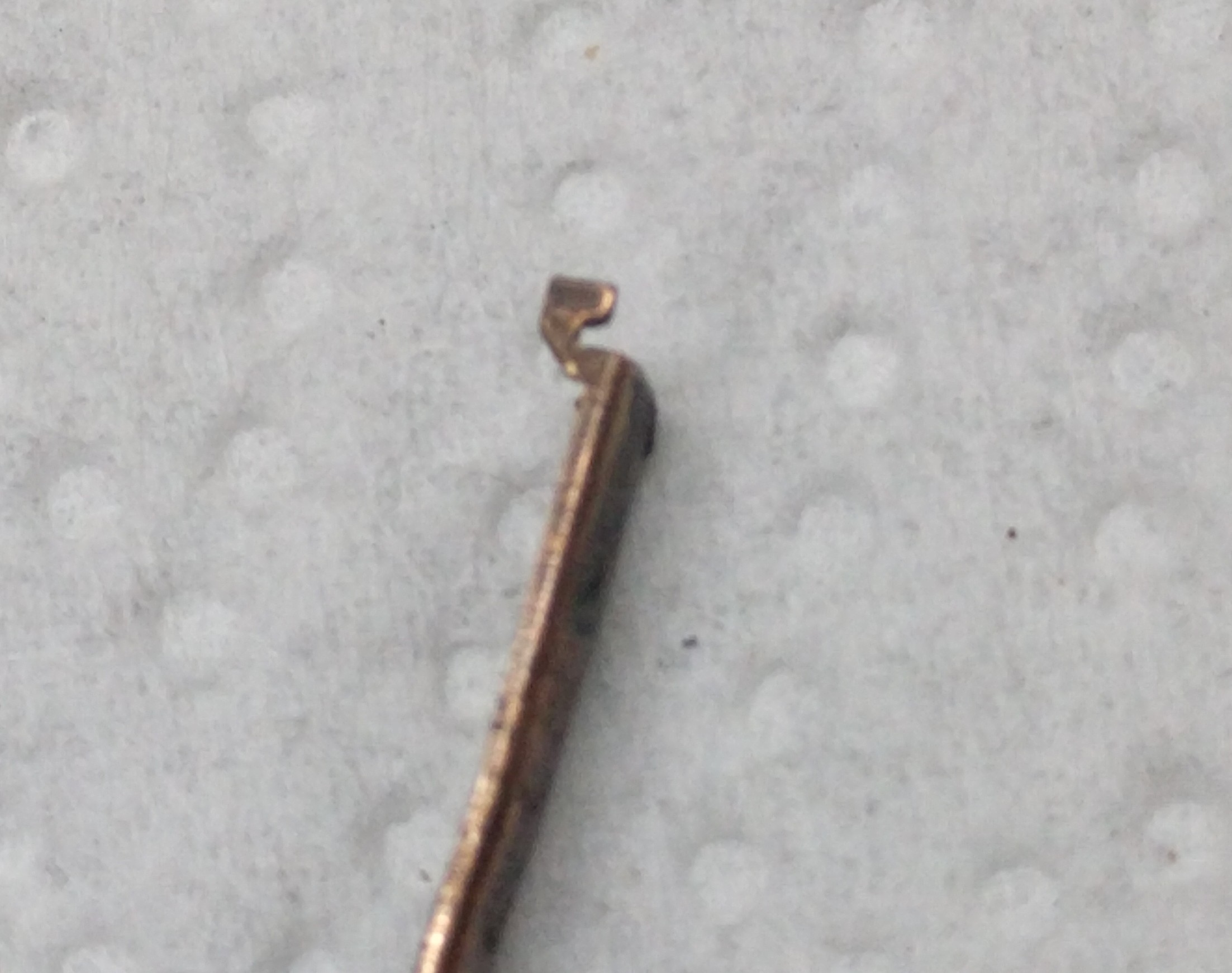

Intakte Seite


Zusätzlich zu diesem eher typischen Mangel, war dieser Clip auch noch gebrochen ( an der Stelle, an der die eigentliche Feder endet)

Rißbildung und potentielle Schwachstelle


Das Material der Umhüllung ist zu dünn um direkt zu löten - es muss entsprechend eine Verstärkung angebracht werden!

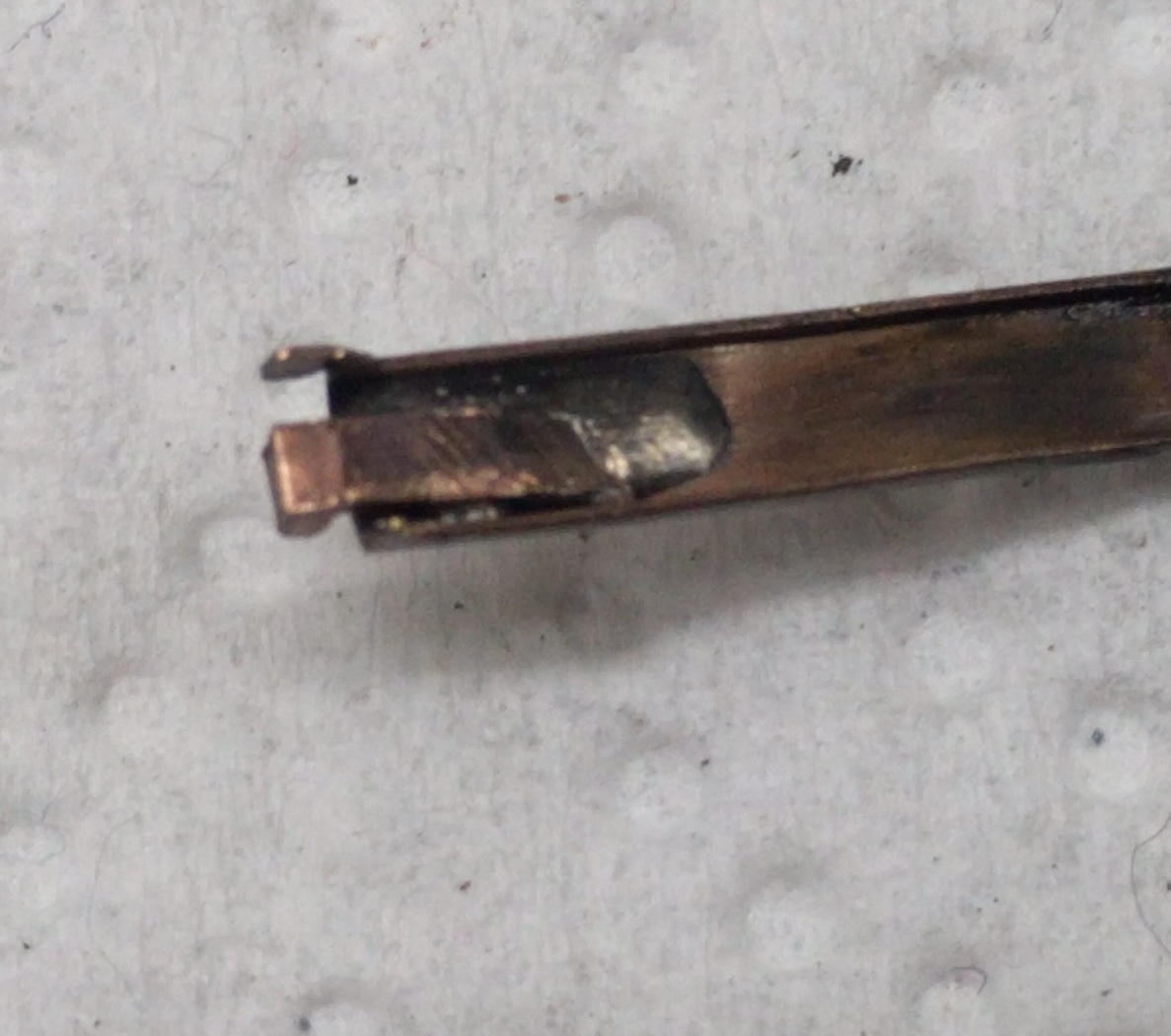

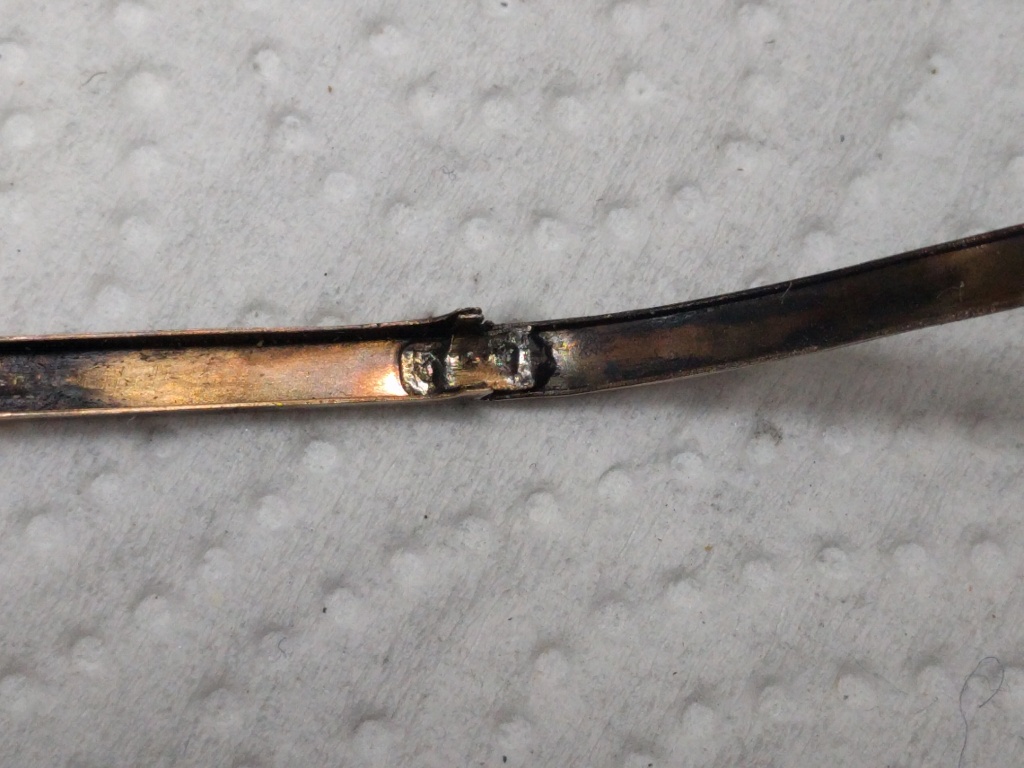

Innenseite verstärkt


Die Verstärkung sorgt nun dafür, das geschwächte Material auf höhe des Risses, zu entlasten.
Als nächstes kümmere ich mich um das abgebrochene Häkchen.

[Zollinger]

spannend wie immer!

...ist das hart- oder weich gelötet? Und machst Du das elektrisch oder mit Gas?

Z.

[Wurmbunt]

Hallo,
das ist weich gelötet (mit Gas).
Ich bin mir nicht ganz sicher, aus welchem Material der Clip besteht - ich tippe aber auf Messingblech.
Die Temperatur, die zum Hartlöten erforderlich ist, würde ein so dünnes Blech viel zu leicht abschmelzen.

[Zollinger]

Danke für die Erläuterungen.
Bin schon gespannt wie's weitergeht!
Gruss
Z.

[Wurmbunt]

Hallo,
bevor es mit dem Clip weitergeht, möchte ich mich für die rege Beteiligung bedanken! Was hier fabriziert wird, ist schon etwas speziell - in einem Füllerform...
Trotzdem bekomme ich Feedback von euch !!!
Die Nachfragen und Statements bestätigen mich darin, daß ich nicht auf taube Ohren stosse, und, was ich in der Forumssoftware sehr begrüße (die Anzahl der Betrachter wird angezeigt), die Bilder werden sehr häufig angeschaut - was bedeutet, daß es viele stille Mitleser gibt.
Danke auch an euch, an den " Untergrund"!
Der Hauptgrund, mich hier im Forum anzumelden, war und ist, mich mit Gleichgesinnten austauschen - in meinem direkten Umfeld sind die Füllerenthusiasten leider rahr gesäht...
Doch zurück zum Eversharp.
Die winzigen Häkchen nachzubauen, liegt einerseits außerhalb meiner Kompetenz, andererseits macht es auch keinen Sinn - würde die Konstruktion auf Dauerfestigkeit ausgelegt sein, wäre nichts kaputt!
Um das ganze vernünftig und dauerhaft zu fixieren, weiche ich an dieser Stelle, bewusst vom Original ab.
Anstelle des "Bandenhäckchens" wird ein massiver "Hakenkeil" angebracht. Nun - den muss ich erst einmal bauen...

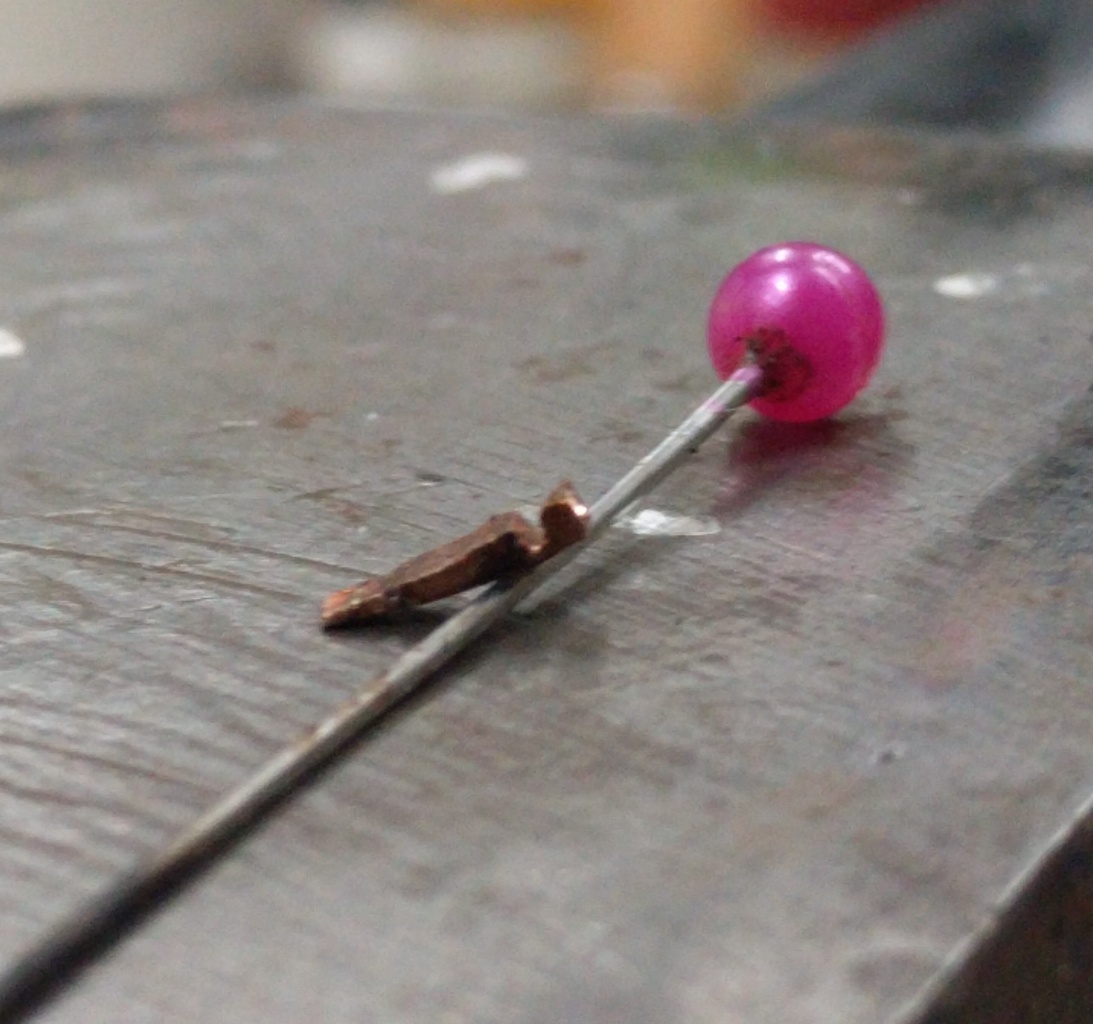

Hakenkeil


Nun ja - massiv ist relativ. An der Stecknadel sieht man die eigentliche Größe. Trotzdem bietet der Keil deutlich mehr Fläche, als das Clipblech!
Einen Einschnitt mit 0,3mm konnte ich nicht anbringen - selbst als bekennender Werkzeugfetischist, habe ich nichts dermaßen dünnes zum schneiden.
Nach dem Einschnitt, wurde der Keil entsprechend zurecht geschmiedet. Ein paar gefühlvolle Streicheleinheiten mit dem Hammer - und schon passt die Schlitzbreite.

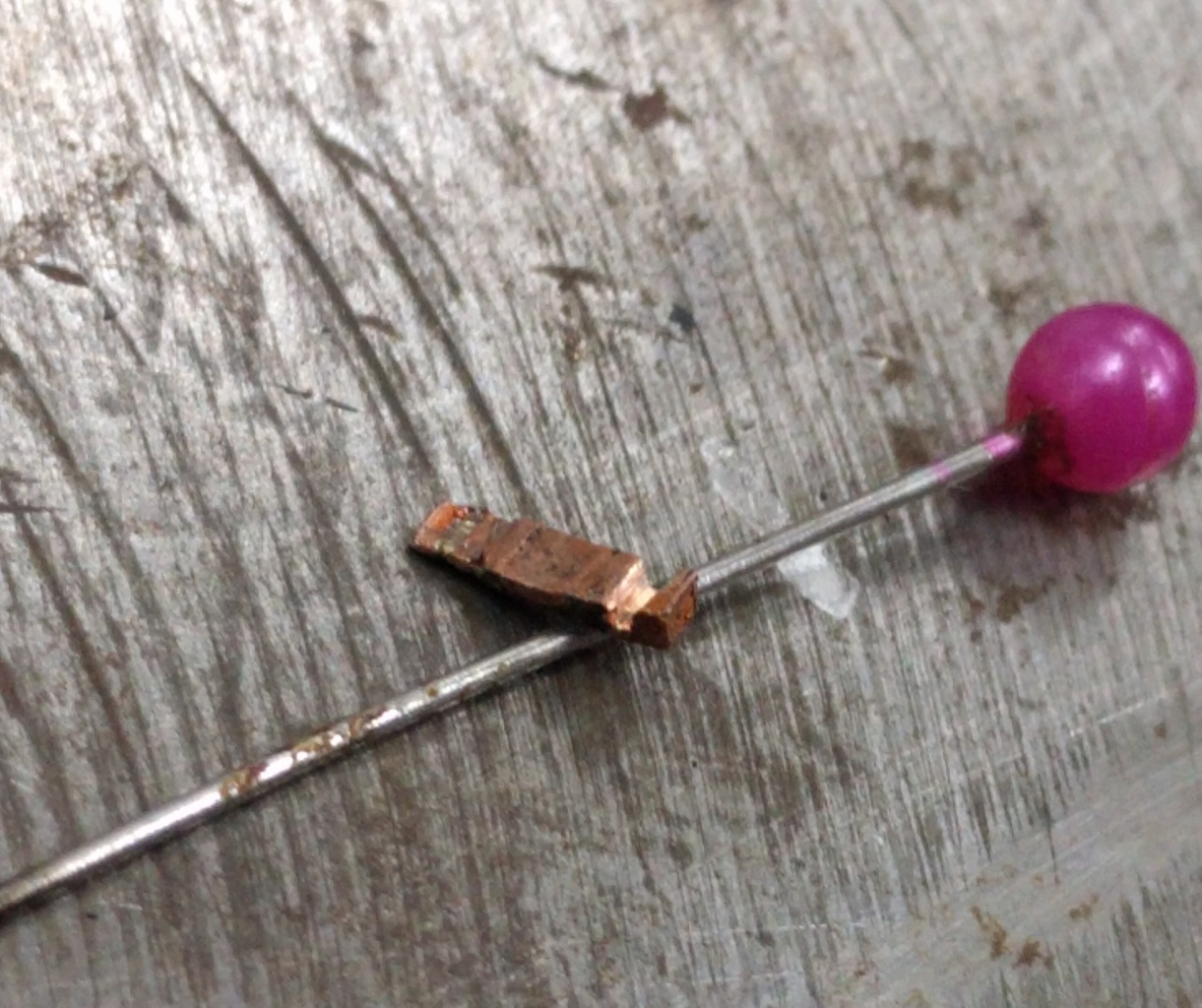

Keil mit Einschnitt


Der Keil muss nun in die Clipbanderole - nichts für Zitterhände - ein paar Zenübungen und ein Bier helfen ungemein .

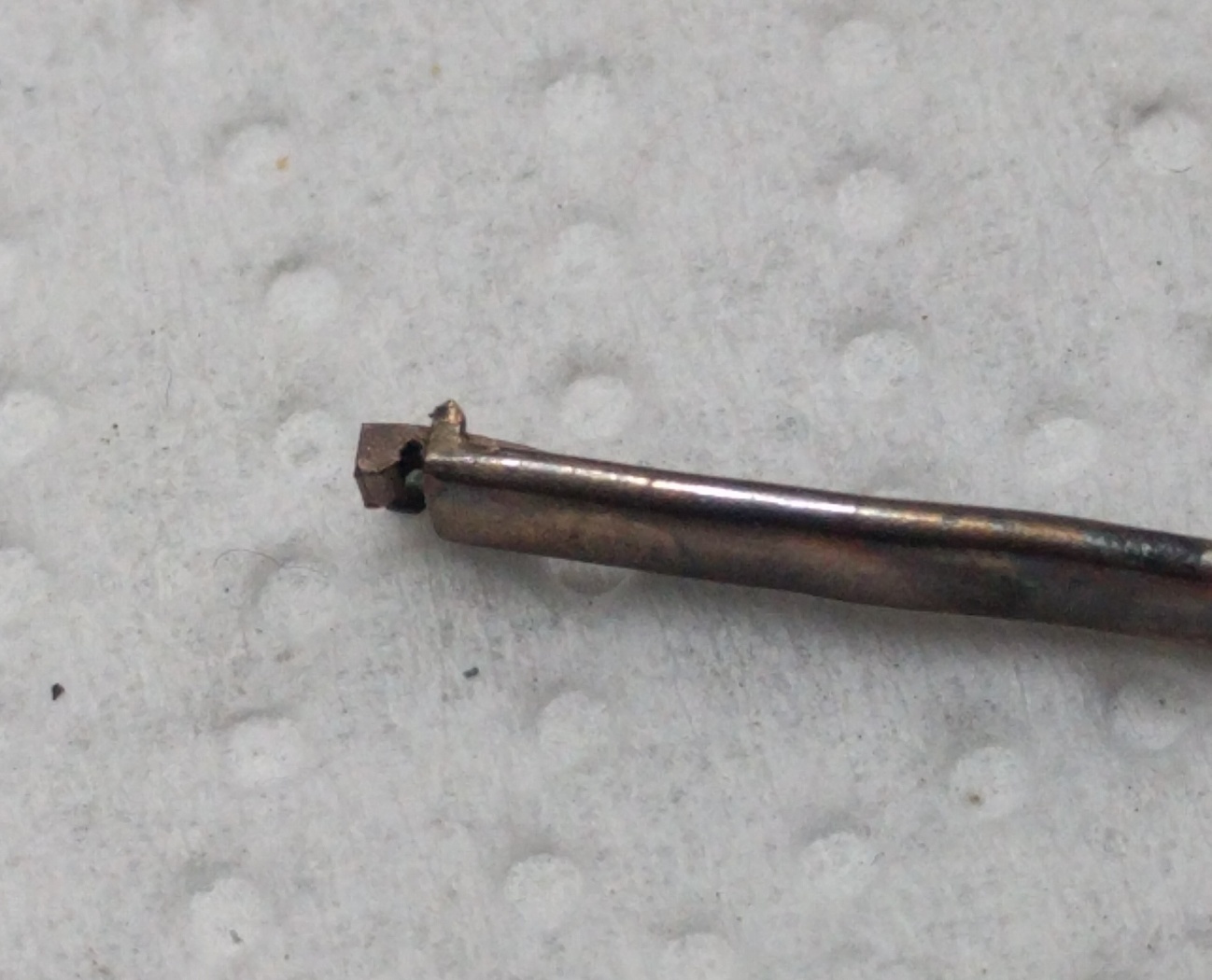

Verriegelungskeil ist verlötet


Noch mal zur Kontrolle von der Seite!

Keil und Einschnitt passen


Aus einem anderen Blickwinkel.

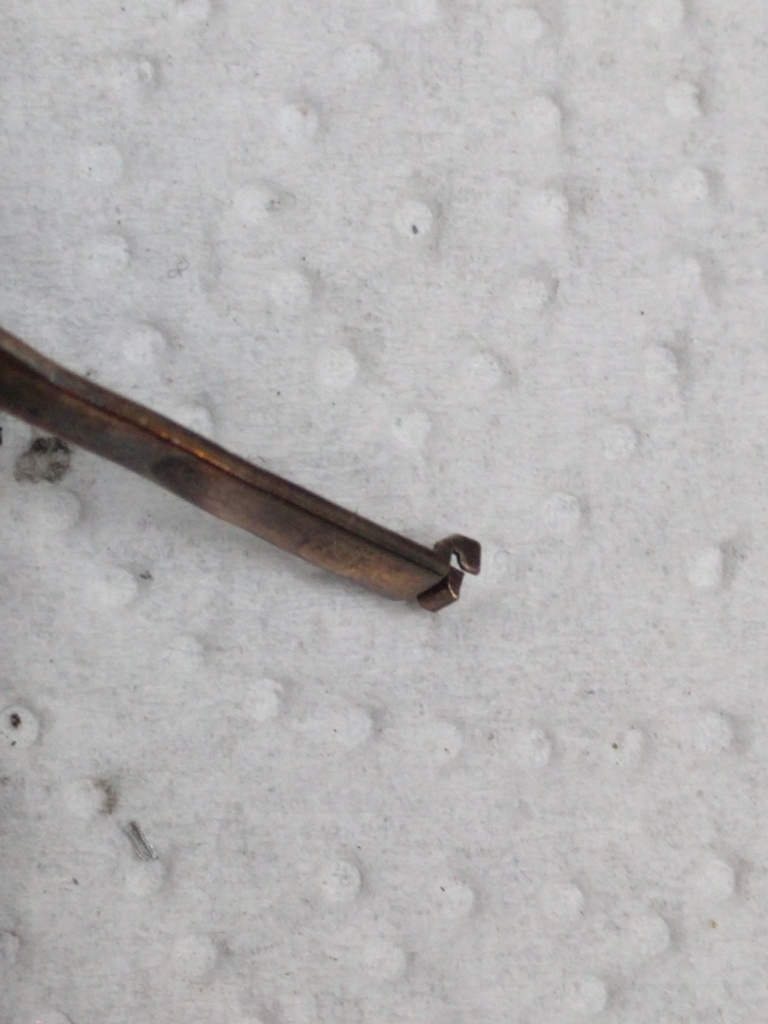

Keil von der anderen Seite


Ja passt alles zusammen - manchmal klappt es nicht - Frustrationstoleranz und Geduld helfen dann weiter (manchmal).
So weit so gut!

[Zollinger]

bevor es mit dem Clip weitergeht, möchte ich mich für die rege Beteiligung bedanken!

Hallo Andi
Ich glaube wir sind es, die sich bei Dir bedanken sollten. Anspruchsvolle Reparaturen in diesem Detaillierungsgrad kriegt man nirgends sonst zu sehen. Auch gibt es kaum Restaurateure die auch ihre Misserfolge öffentlich teilen. Ich glaube das ist schon etwas Besonderes, was Du dem Forum hier bietest. Zumindest ich bin Dir sehr dankbar dafür. Bin gespannt wie's weitergeht (- mit diesen WE- Klipps habe ich mich schon oft herumgeärger!)
Z.

[stift]

Auch ich danke dir für die Ausführungen,ist ein Hammer was du kannst.
Eine so eine Begabung für Füller restaurieren ist einfach gesagt toll,ich weiß ja oft gar nicht was ich dazu schreiben soll vor lauter Staunen .
Liebe Grüße aus Wien!
Harald

[Knorzenbach]

Hallo Andi,
ich bin immer wieder begeistert, was Du feinmechanisch alles bewerkstelligst. Ich mit meinen beiden linken Händen könnte sowas nicht. Da würde auch kein Bierchen helfen
Ich verfolge mit Spannung, wie das hier weitergeht...

Gruß,
Tomm

[HeKe2]

Die winzigen Häkchen nachzubauen, liegt einerseits außerhalb meiner Kompetenz, andererseits macht es auch keinen Sinn - würde die Konstruktion auf Dauerfestigkeit ausgelegt sein, wäre nichts kaputt!
Um das ganze vernünftig und dauerhaft zu fixieren, weiche ich an dieser Stelle, bewusst vom Original ab.
Anstelle des "Bandenhäckchens" wird ein massiver "Hakenkeil" angebracht. Nun - den muss ich erst einmal bauen...

Klasse! Ich hatte mich schon gefragt, wie du ein derart filigranes Teil stabil ersetzen willst, ohne das ganze Stück neu zu bauen. Es macht wirklich Spaß, dir bei deiner Arbeit und deinen Problemlösungen zuzuschauen. Zu dieser Meisterschaft werde ich es wohl nie bringen, aber allein die Gewissheit, dass es Leute gibt, die einem evtl. mal irgendwann mal aus der Klemme helfen könnten, beruhigt ungemein. Gerd und Zollinger trauen sich sicher an kleinere Reparaturen selbst ran, ich stehe immer noch ehrfürchtig davor. Für mich ist das was du machst ganz großes Programm. Danke deafür.

[Will]

Mensch Andi,

das Kleinzeug für den Clip ist echt gepfriemel und nichts für Grobmotoriker. Bin total fasziniert und um jeden Deiner Beiträge dankbar, das bringt mich bei meinen Rettungsversuchen alter Füllhalter weiter, auch wenn ich vieles ganz sicher niemals können werde.

Herzliche Grüße

Gerd

[Wurmbunt]

Hallo,
Danke erstmal für Eure Zuschriften!
Es sind wieder ein paar Wochen vergangen, aber der Skyline liegt nicht auf Eis - es sind einfach so viele Dinge zu erledigen und ich komme kaum zum "Füllerbasteln"!
Nachdem der Clip gerichtet war, erschien mir, die braune Abschlusskappe unpassend .
Der ganze Füller in flammendem Ebonit und dann eine braune Plastikkappe?
Das geht gar nicht!
Dem entsprechend musste ein Kappenabschluss gefertigt werden.

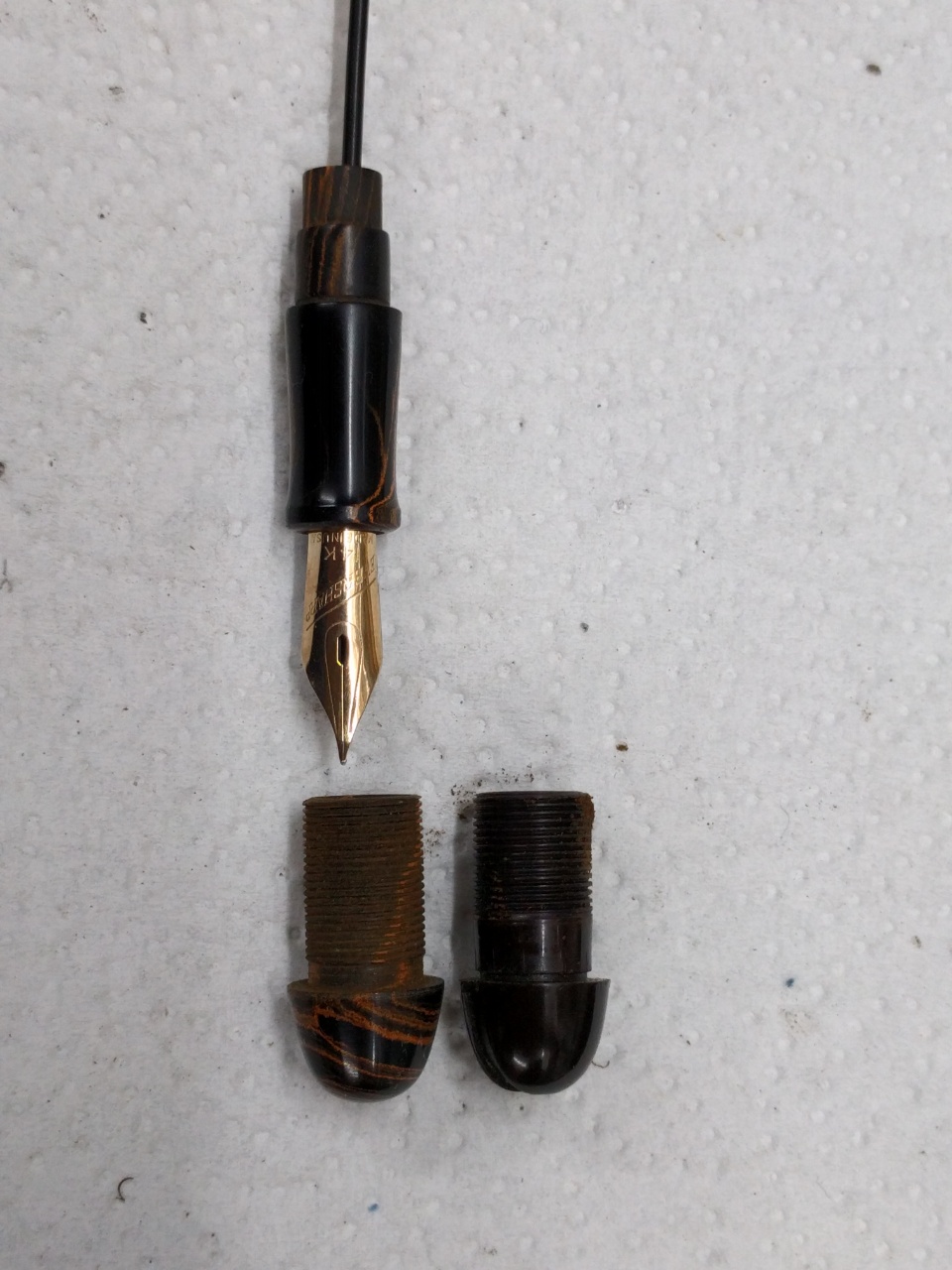

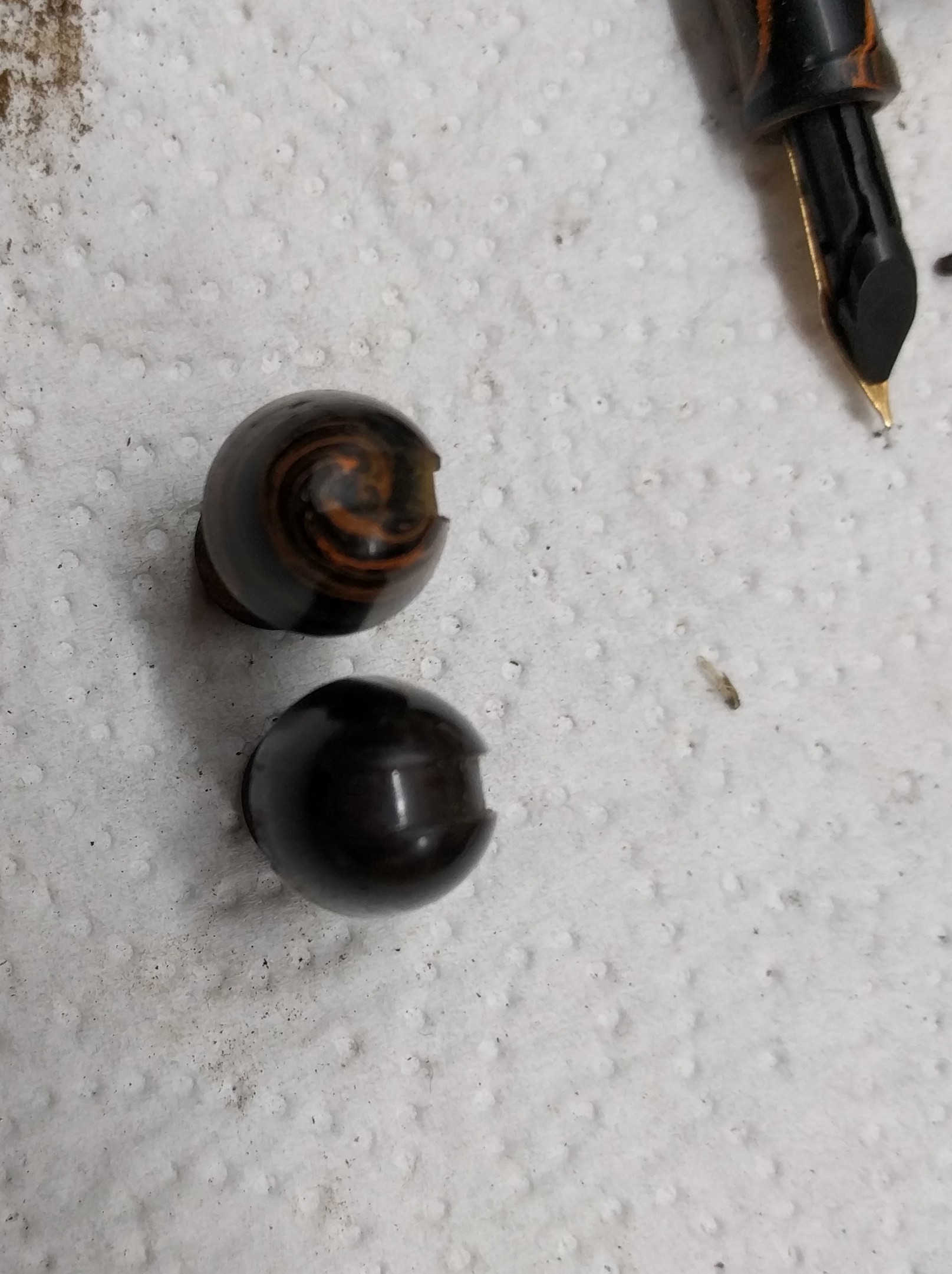

Kappenabschluss in braun


Dummer Weise ist das Bauteil nicht so simpel!
Es trägt ein Außengewinde und dient der Clipfeder als Arretierung - weiterhin funktioniert es als Innenkappe und darüber hinaus, sorgt eine Einfräsung dafür, daß der Außenclip montierbar ist. Die Nachfertigung muss also exakt dem Originalteil entsprechen.

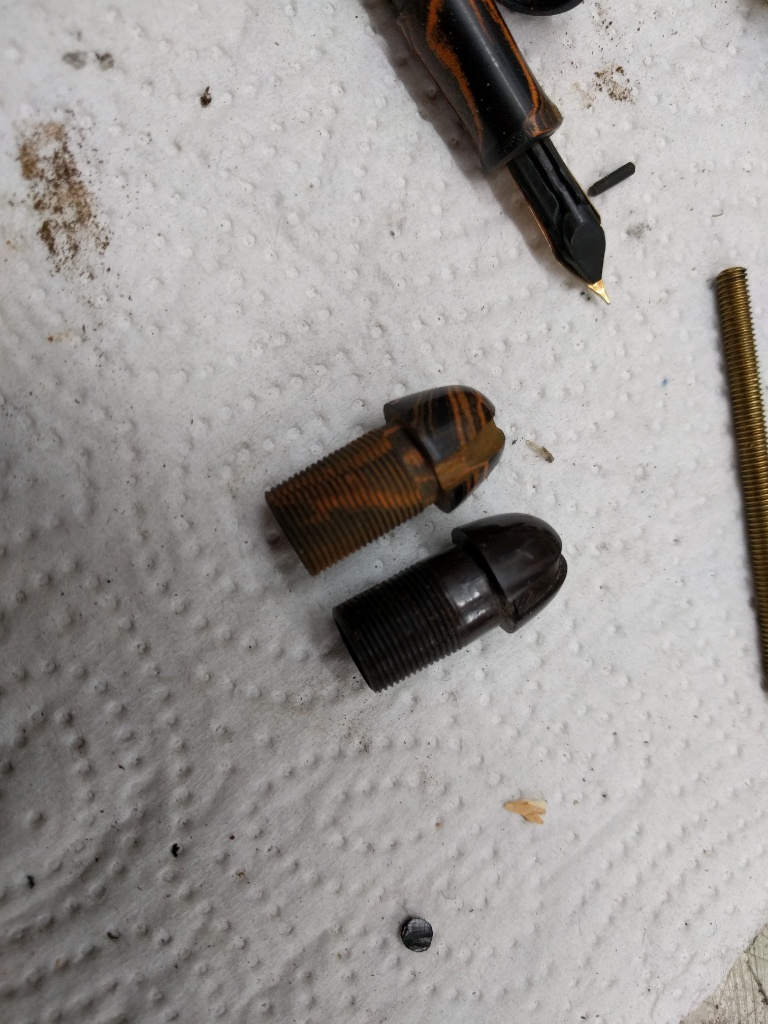

Abschlusskappe aus passendem Ebonit


Das Gewinde ist angebracht und die Innengeometrie passt - jetzt fehlt nur noch die Einfräsung für den Clip. Wohl dem, der eine Fräsmaschine besitzt - ich gehöre leider nicht zu dem erlauchten Personenkreis.
Stunden später nach nerviger Arbeit mit der Schlüsselfeile.

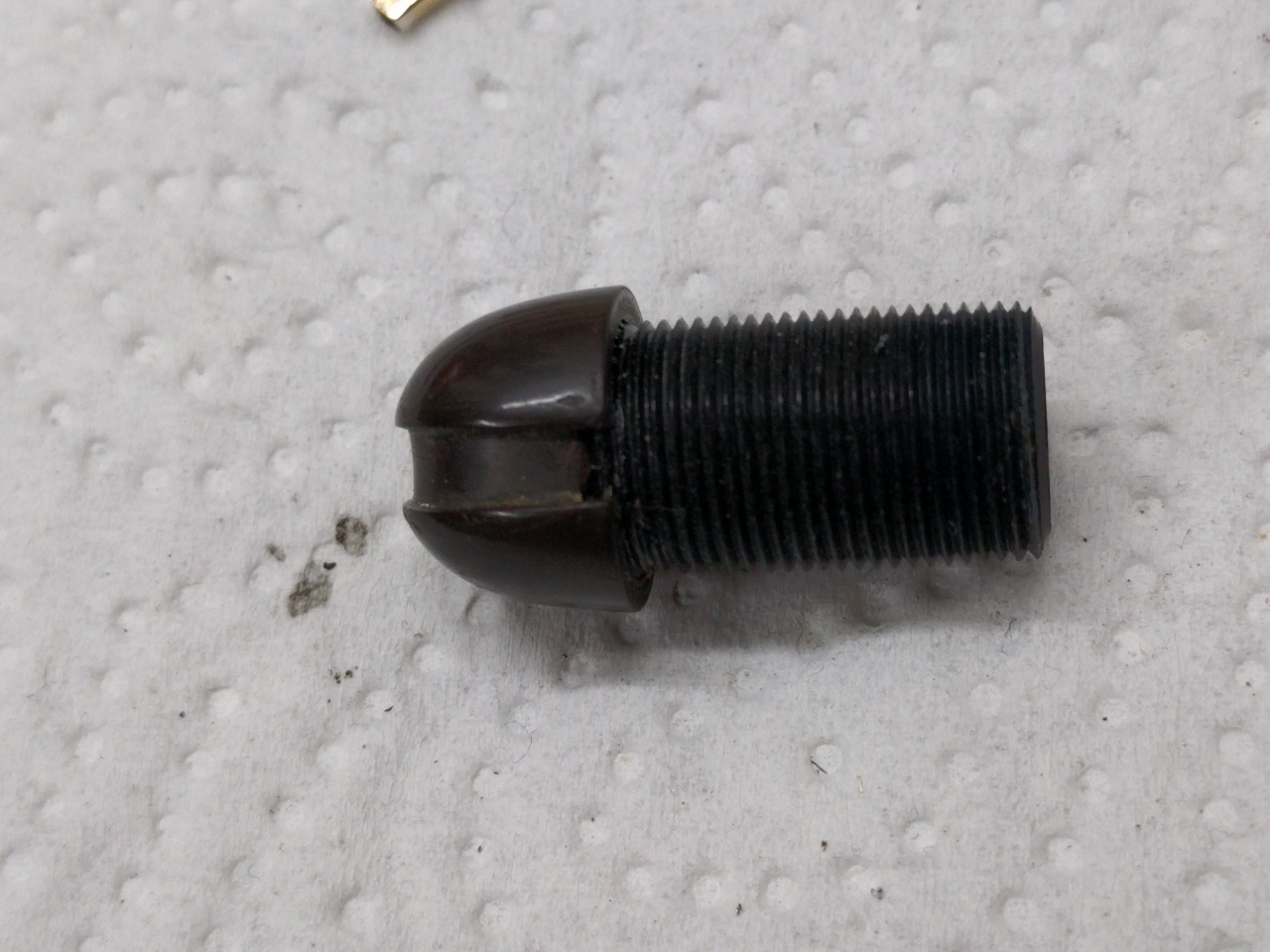

Nut eingefeilt


Und noch einmal von der Seite.


So weit so gut - das Projekt nähert sich so langsam dem Ende.
