Hallo!
Wie hat denn der Füllmechanismus des abgebildeten Füllfederhalters einmal funktioniert?
Dürfte die Reparatur sehr aufwendig sein?

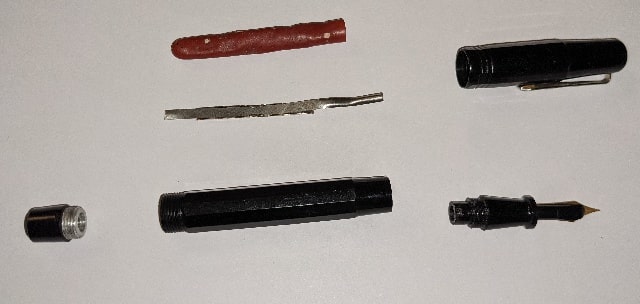

Auf der Feder steht "Marcor Inox", die Tinte wird wohl in einen kleinen Schlauch getankt, der (Schiebe-?) Mechanismus ist etwas eingerostet.
Vielen Dank und Gruß,
Thomas
Reparatur eines französischen Füllfederhalters
Moderatoren: Zollinger, desas, Linceo, Lamynator, MarkIV
-
- Beiträge: 8
- Registriert: 30.01.2021 10:06
Reparatur eines französischen Füllfederhalters
- Dateianhänge
-
- ov_pxl_20210210_185220346 (1)-min.jpg (22.96 KiB) 3206 mal betrachtet
- Reformator
- Beiträge: 644
- Registriert: 31.03.2013 22:11
Re: Reparatur eines französischen Füllfederhalters
Hallo Thomas,
genau: die Tinte kommt in den Schlauch.
Das längliche Metallstück ist die Blattfeder, die den Schlauch zusammendrückt, damit die Luft entweicht und die Tinte aus dem Glas eingesaugt wird.
Aus Deinem Foto wird leider nicht ganz klar, um was für einen Füller es sich handelt. Ist es ein Hebelfüller, d.h., befindet sich im Schaft ein Hebel, mit dem die Blattfeder bedient wird oder ein Druckknopffüller, dann müßte sich im Endstück des Füller ein Knopf befinden, der die Feder verbiegt, so daß die Luft auf diese Weise aus dem Schlauch gedrückt wird.
Worin besteht denn das Problem? Ist der Schlauch verhärtet, dann brauchst Du nur einen neuen Schlauch.
genau: die Tinte kommt in den Schlauch.
Das längliche Metallstück ist die Blattfeder, die den Schlauch zusammendrückt, damit die Luft entweicht und die Tinte aus dem Glas eingesaugt wird.
Aus Deinem Foto wird leider nicht ganz klar, um was für einen Füller es sich handelt. Ist es ein Hebelfüller, d.h., befindet sich im Schaft ein Hebel, mit dem die Blattfeder bedient wird oder ein Druckknopffüller, dann müßte sich im Endstück des Füller ein Knopf befinden, der die Feder verbiegt, so daß die Luft auf diese Weise aus dem Schlauch gedrückt wird.
Worin besteht denn das Problem? Ist der Schlauch verhärtet, dann brauchst Du nur einen neuen Schlauch.
Bis demnächst...
Helge
Helge
Re: Reparatur eines französischen Füllfederhalters
Wenn Du die Druckstange auf dem Bild genau um 180 Grad drehst, hast Du sogar schon die richtige Einbaurichtung.
Ich kämpfe mich hier durch die doppelten Maßstäbinnen
-
- Beiträge: 8
- Registriert: 30.01.2021 10:06
Re: Reparatur eines französischen Füllfederhalters
Vielen Dank euch beiden!
Und wie befülle ich dann den Füllfederhalter, nachdem ich ihn wieder zusammengebaut habe? Schraubt man dazu etwas ab?
Der Schlauch macht in der Tat einen etwas trockenen/porösen Eindruck. Wo lässt sich denn hierfür Ersatz finden?
Danke und Grüße
Thomas
Und wie befülle ich dann den Füllfederhalter, nachdem ich ihn wieder zusammengebaut habe? Schraubt man dazu etwas ab?
Der Schlauch macht in der Tat einen etwas trockenen/porösen Eindruck. Wo lässt sich denn hierfür Ersatz finden?
Danke und Grüße
Thomas
Re: Reparatur eines französischen Füllfederhalters
Lässt sich das Teil ganz links im Bild noch weiter auseinanderschrauben? Da müsste eigentlich der Druckknopf enthalten sein.
Z.
Z.
Beitrag in schwarz: Zollinger als Füllerfreund - Beitrag in grün: Zollinger als Moderator
-
- Beiträge: 8
- Registriert: 30.01.2021 10:06
Re: Reparatur eines französischen Füllfederhalters

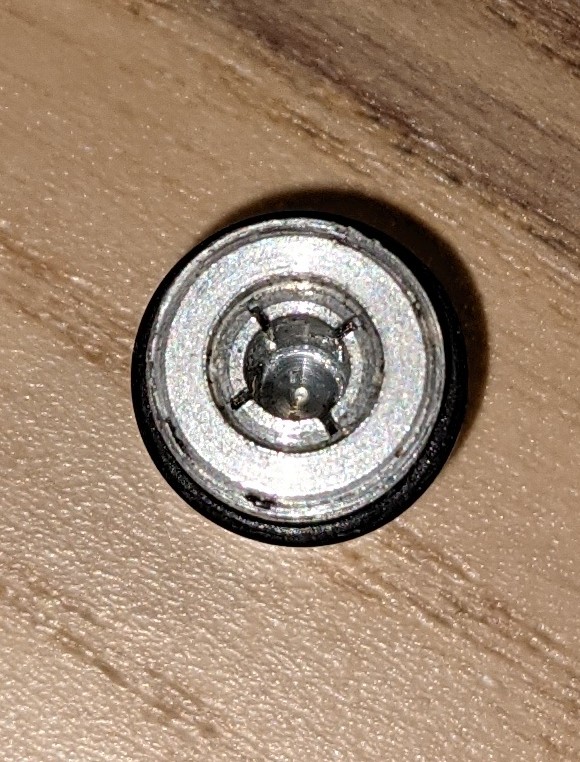

Für mich sieht es so aus dass man dieses Teil ganz links nicht weiter auseinandernehmen kann. Aufgrund der Schlitze war ich davon ausgegangen dass die Druckstange in einen dieser Schlitze kommt...
- Dateianhänge
-
- PXL_20210211_064211180.jpg (153.12 KiB) 3087 mal betrachtet
Re: Reparatur eines französischen Füllfederhalters
So wie das aussieht, ist das Innenleben ja aus Metall. Das in der Mitte mit den Schlitzen scheint der Druckknopf zu sein. Die Schlitze werden wohl die von dir vermutete Funktion haben. Ich nehme aber mal an, dass die schwarze Kappe auf dem Teil aus Kunststoff ist. Diese Kappe müsste sich, so vermutet es Zollinger, abschrauben lassen. Du hast wohl die ganze Mechanik aus dem Füller geschraubt, einschließlich der Blindkappe, die den Druckknopf verdeckt.
Du solltest also versuchen, diese Kappe abzuschrauben. Ggf. musst du dazu das Metallteil am Gewinde mit einer gut gepolsterten Zange festhalten. Gepolstert, weil das Gewinde ja nicht beschädigt werden soll. Als Polsterung benutze ich z.B. einige Lagen Fahrradschlauch.
Du solltest also versuchen, diese Kappe abzuschrauben. Ggf. musst du dazu das Metallteil am Gewinde mit einer gut gepolsterten Zange festhalten. Gepolstert, weil das Gewinde ja nicht beschädigt werden soll. Als Polsterung benutze ich z.B. einige Lagen Fahrradschlauch.
Beste Grüße
Hermann
Hermann
Re: Reparatur eines französischen Füllfederhalters
Hallo,
wie meine Vorschreiber schon bemerkten, muss es sich entweder um einen Hebelfüller handeln, dann befindet sich an der Seite des Füllerkorpus ein Metallhebel, oder es ist (wenn dem nicht so ist) ein button filler, also Druckknopffüller. Dann muss hinten am Füllerende irgendwo eine Abdeckkappe abschraubbar sein, unter der sich dieser (in der Regel Metall-)Druckknopf befindet.
Tschö, Thomas
PeEs: Hermann war wieder mal schneller.
wie meine Vorschreiber schon bemerkten, muss es sich entweder um einen Hebelfüller handeln, dann befindet sich an der Seite des Füllerkorpus ein Metallhebel, oder es ist (wenn dem nicht so ist) ein button filler, also Druckknopffüller. Dann muss hinten am Füllerende irgendwo eine Abdeckkappe abschraubbar sein, unter der sich dieser (in der Regel Metall-)Druckknopf befindet.
Tschö, Thomas
PeEs: Hermann war wieder mal schneller.
Sei nicht so; sei anders.
Re: Reparatur eines französischen Füllfederhalters
Schau doch mal dieses Video von Max Schrage: https://www.youtube.com/watch?v=EVKDZTrVOFQThomasHoeger hat geschrieben: ↑11.02.2021 7:48Für mich sieht es so aus dass man dieses Teil ganz links nicht weiter auseinandernehmen kann. Aufgrund der Schlitze war ich davon ausgegangen dass die Druckstange in einen dieser Schlitze kommt...
Das erklärt die Funktionsweise eines Druckknopffüllers sehr anschaulich. Die vier Einschlitzungen auf Deinen Foto rühren vermutlich daher, dass die Druckknöpfe immer von hinten in den Schaft gepresst werden, das sind also Federn.
Genau so würde ich es auch versuchen. Vielleicht hilft es, das Teil mit einem Haartrockner vorher zu erwärmen. Möglicherweise ist die Blindkappe etwas geschrumpft im Laufe der Zeit und sitzt nun auf dem Metallgewinde fest.HeKe2 hat geschrieben: ↑11.02.2021 8:42Du solltest also versuchen, diese Kappe abzuschrauben. Ggf. musst du dazu das Metallteil am Gewinde mit einer gut gepolsterten Zange festhalten. Gepolstert, weil das Gewinde ja nicht beschädigt werden soll. Als Polsterung benutze ich z.B. einige Lagen Fahrradschlauch.
Beitrag in schwarz: Zollinger als Füllerfreund - Beitrag in grün: Zollinger als Moderator
Re: Reparatur eines französischen Füllfederhalters
Hallo Thomas,ThomasHoeger hat geschrieben: ↑11.02.2021 5:38Vielen Dank euch beiden!
Und wie befülle ich dann den Füllfederhalter, nachdem ich ihn wieder zusammengebaut habe? Schraubt man dazu etwas ab?
Der Schlauch macht in der Tat einen etwas trockenen/porösen Eindruck. Wo lässt sich denn hierfür Ersatz finden?
Danke und Grüße
Thomas
zur Blindkappe und zum Druckknopf sowie zur Mechanik ist bereits alles gesagt. Die Druckfeder der Mechanik ist nicht verrostet und kann weiterhin verwendet werden. Du fragst, wo Du einen neuen Tintensack/Schlauch herbekommst. Dies beantworte ich Dir gerne, bei Pendragons in England. Hier der Link zur Website:
https://www.vintagepensacsandparts.com/ ... ntain_pens
Du benötigst neben dem Tintensack noch Schellack zum ankleben an das Anschlussstück des Griffstücks und Talkum für das Äußere des Sacks, dass dieser nicht im Laufe der Zeit mit der Blattfeder der Mechanik oder mit dem Korpus verklebt.
Herzliche Grüße
Gerd
