Guillochieren (sprich: <<gilluschieren>>)

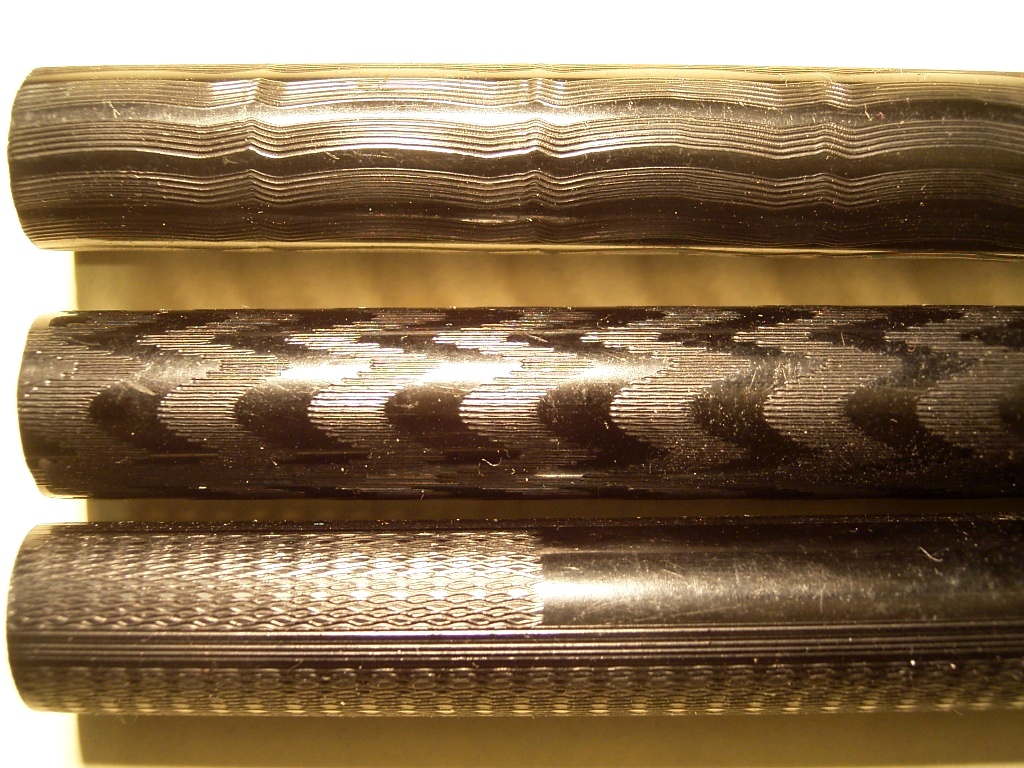

Die Oberfläche eines Schreibgerätes konnte mechanisch nachbearbeitet werden. Ein eingekratztes filigranes Streifenmuster verlieh dem schmucklosen Hartgummi eine dezente Verzierung sowie eine bessere Griffigkeit. Auch Celluloid konnte guillochiert werden doch war der Gebrauch fast nur auf schwarzen Werkstoff beschränkt. Guillochen auf Metall ergeben durch die Feinheit und Präzision der Schnittführung bei unbenutzten Füllern sogar optische Interferenzen. Der Begriff soll auf den französischen Goldschmied und Mechaniker Guillot als Erfinder des Verfahrens hinweisen. ( Nicht der mit der Guillotine). Mit Hilfe von komplizierten Ovalwerken auf Drehbänken konnten zykloidische Muster auf flächigen Gebrauchsgegenständen und Schmuckstücken wie Tabaksdosen oder Uhrdeckeln aufgebracht werden. Auch die feinen floral anmutenden Hintergrundmuster auf Geldscheinen sind durch guillochieren auf der Druckplatte eingeschnitten worden. Andere Quellen weisen Hans Schwanhardt als Erfinder des Verfahrens aus. Einen Eindruck dieser Technik liefert ein meschanisches Zeichengerät aus Kunststoff- Zahnrädern mit asymmetrischen Durchgriffen, welches für Kinder unter dem Namen „Spirograph“ hergestellt wurde.
Im englischsprachigen Bereich werden diese Muster als „chasings“ benannt, in Abkürzung z.B. BCHR = black chased hard rubber. Die erste Übersetzung, Jagd, Verfolgungsjagd ist hier nicht zutreffend doch lässt sich der gemeinsame Wortstamm im Begriff „ziselieren“ erkennen. Im Englischen ist „chiesel“ der Meißel, welcher in die Oberfläche schneidet oder kratzt, je nach dem Aufsetzwinkel des Werkzeugs.
Die Guillochiermaschine für Schreibgeräte, die in folgendem dargestellt wird, wendet die Technik auf zylindrische Körper an. Acht Füllhalterschäfte werden in die rosetten- förmigen Aufnehmer eingespannt und können dann mit Hilfe eines mechanisch codierten Musters durch kleine Industriediamanten bearbeitet werden. Die Schneidwerkzeuge unter einem Querbalken heben und senken sich, während die zu bearbeitenden Teile auf einem Präzisionsschlitten immer wieder hin- und her fahren. Die Schäfte sind drehbar gelagert, sodass neben dem Rotationsvorschub auch Wellen-, Waffel- oder Schrägmuster guillochiert werden können. Die „Software“ für den Werkzeugeinsatz befindet sich in den Kerben verschiedener Scheiben die konzentrisch mit der Drehung des Füllerschaftes mitwandern. Der „link“, ein Hebel, der in die eingefrästen Nuten der Scheibe ein- und ausspringt, liefert die mechanische Information an den Querbalken weiter. Eines der kompliziertesten Muster auf einem historischen Füllhalter ist der sogenannte „Rosenkavalier“, eine Darstellung eines dichten Rosengeflechts, welches allein durch dieses Streifenmuster bildlich dargestellt wurde.
Ein weiterer Freiheitsgrad wird geöffnet, wenn die zu bearbeitenden Schäfte während des Schneidevorgangs eine für das Auge nicht sichtbare minimale Schaukelbewegung ausführen. Wenn die Phase der entstandenen Wellenlinie beim nächsten überstreichen um pi- halbe verschoben wird, entsteht ein Waffel- ähnliches Muster.
Der Bau eines solchen Präzisionsgerätes und dessen Programmierung ist für mich ein Wunderwerk historischer Maschinenbau- Ingenieurskunst. Die vorgestellte Maschine stammt aus der Firma „Mercedes- Füllhalter“ E. E. Koenig in Heidelberg- Kirchheim und wurde dort auch noch in der Nachkriegszeit verwendet.
