mir unbekannter Vier-Farben-Drehbleistift

[foto-momente]

Grüß Euch,

ich habe einen defekten Vier-Farben-Drehbleistift mit (für mich) interessanter Mechanik erstanden.

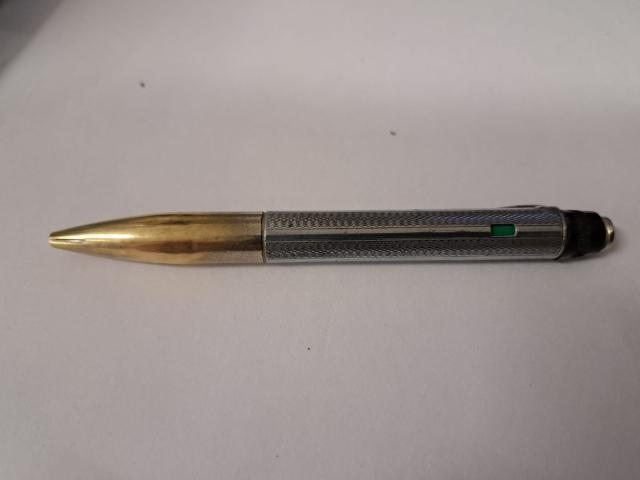

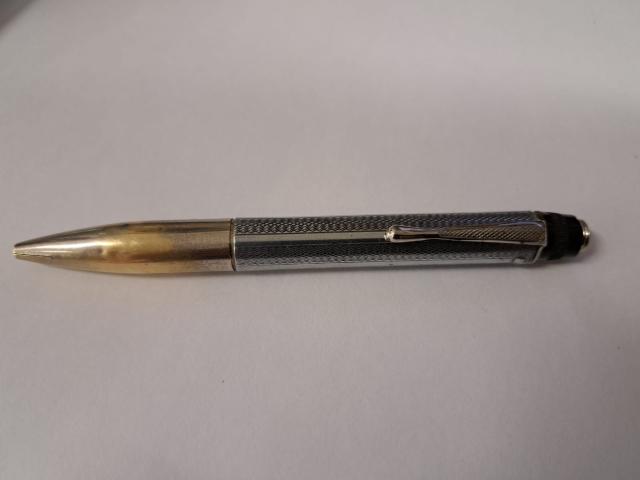

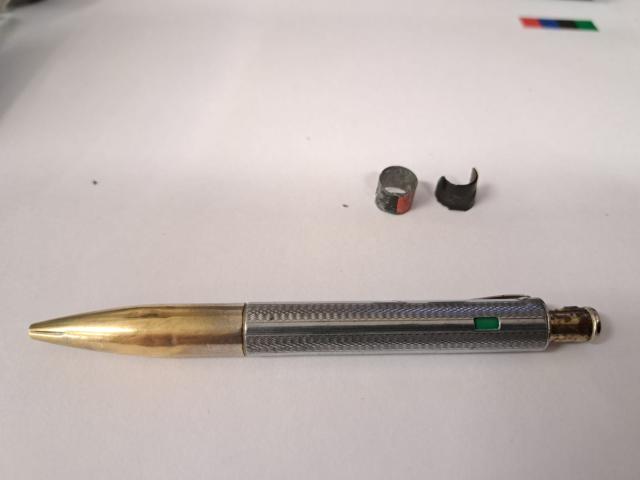

Sind alle Minen versenkt und der Drehknopf (den Kunststoffteil muss ich noch anfertigen) gegen den Uhrzeigersinn gedreht, wechselt die Farbe, dreht man im Uhrzeigersinn, wird die Mine ausgefahren, gegen den Uhrzeigersinn wird sie wieder eingefahren, am kleinen Fenster erkennt man die Farbe (den Metallring fertige ich auch noch anständig, die jetzige Lösung ist nur zum Testen). Die vordere Kappe war wohl einmal versilbert, das dürfte dem häufigen Gebrauch zum Opfer gefallen sein.
Nach dem zerlegen und reinigen funktioniert der Stift wieder einwandfrei.






Kann mir bitte jemand mit der Marke weiterhelfen? Es findet sich am ganzen Stift kein Hinweis.

Danke und freundliche Grüße aus Österreich,
Thomas

[foto-momente]

PS: für 1,18mm Minen

[PerpetualPencil]

Hallo!

Das ist der Bambino, möglicherweise von Georg Meier aus Fürth. Das Patent wäre DE000P0004327DAZ und Anspruch 2 scheint treffend zu sein:

Stift nach Anspruch 1, dadurch gekennzeichnet,
dass die Drehhülse der Miniaturdrehführung als
federnder Klemmkopf ausgebildet ist und die Stiftmantelspitze
mit federnden Schenkeln am äussersten Umfang der Drehhülse greift.

Im Gegenzug würde ich gerne wissen, wie man diesen Stift zerlegt, ohne ihm Schaden zuzufügen. Weiß jemand zur Reparatur mehr?

Viele Grüße

[Entschleuniger]

Moin, sehr spannend

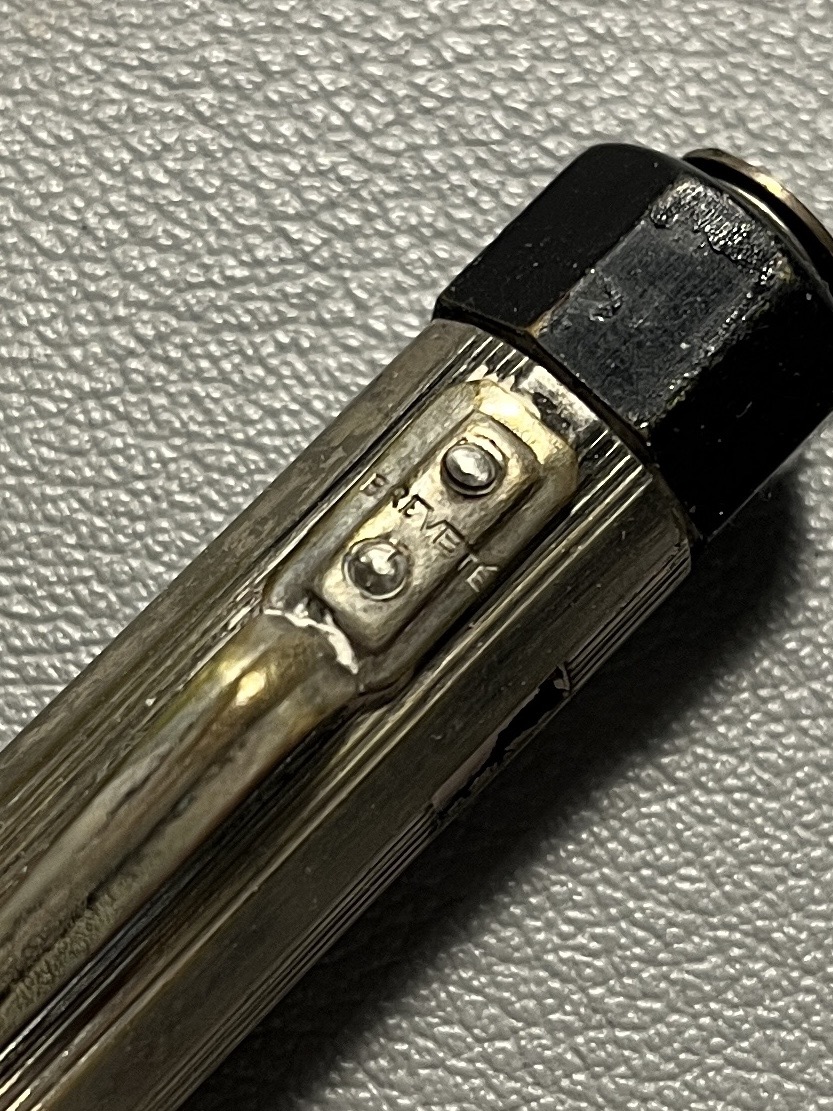

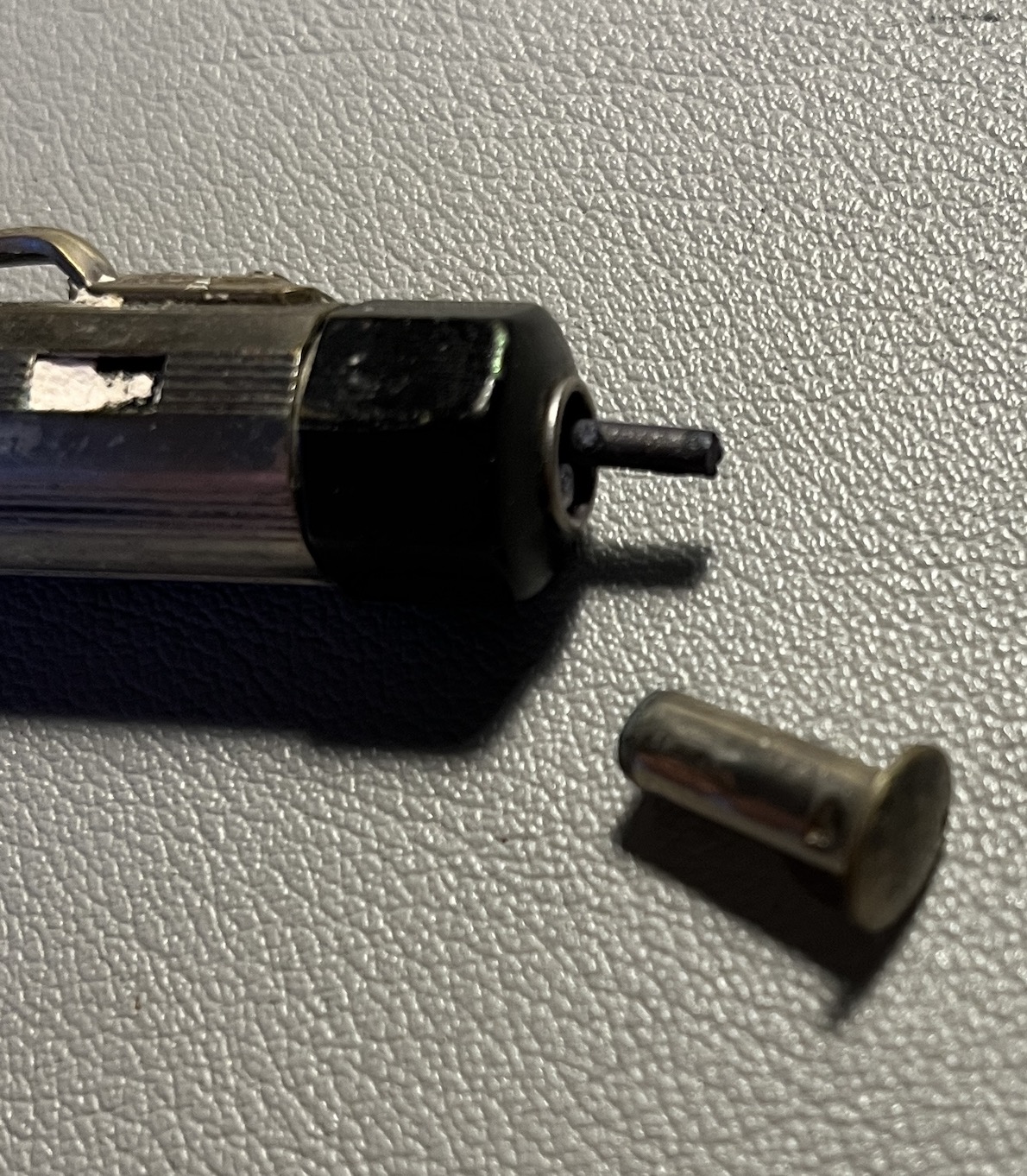

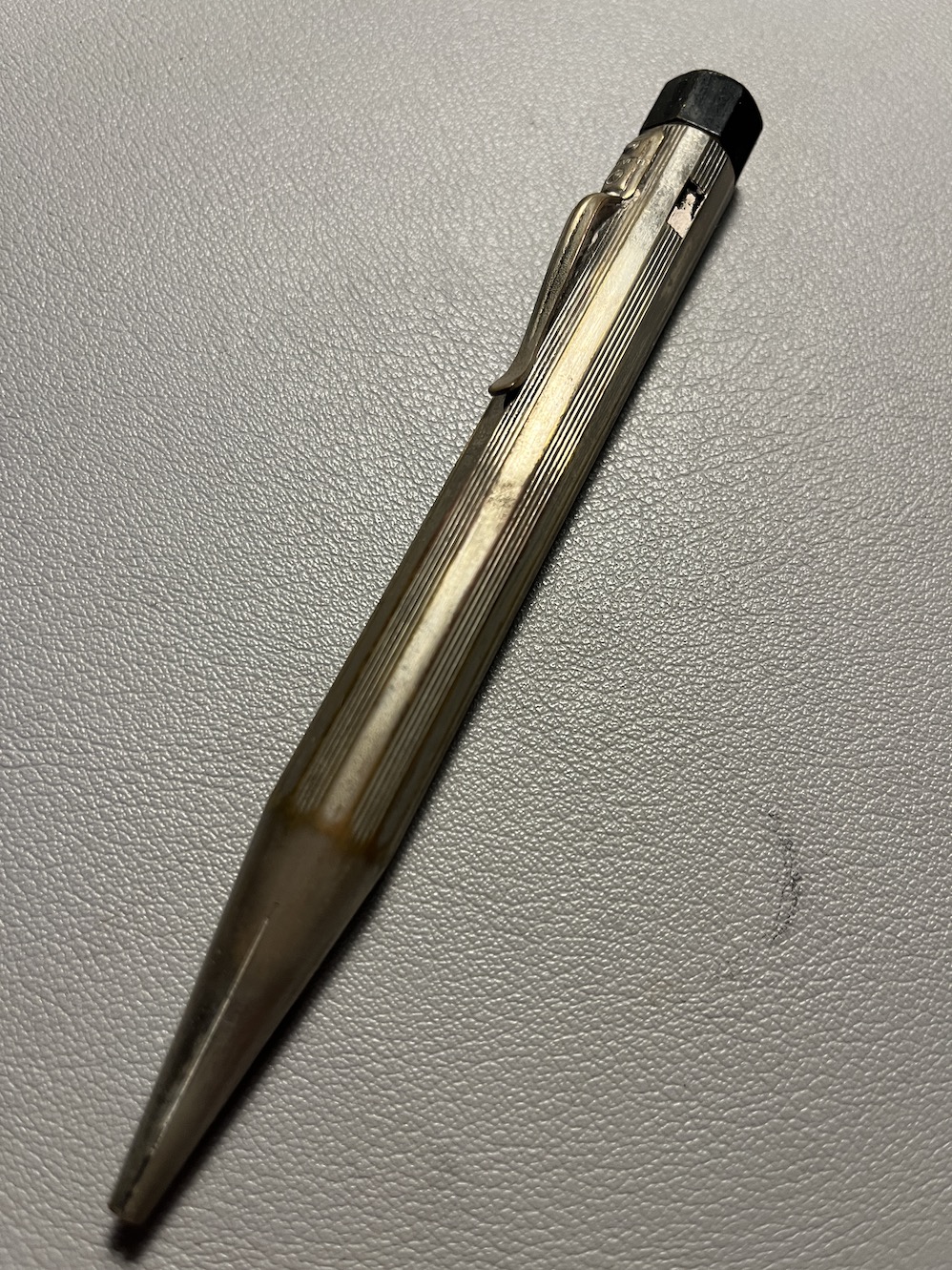

Ich habe hier auch noch so einen Kandidaten aus dem ich nicht schlau werde. Kontrollfenster mit Silberpolitur verschmiert.
Was mag das sein?

LG
