Der 1930 erfundene Terry Penfiller versprach das Auffüllen von "Sac-" und "Vacuum-type"-Füllfederhaltern durch einfaches Hineinpressen des Füllers in den Tintenglasadapter (für Vacuum type mehrmals) (inkl. speziellem Tintenglas).
Das erste Patent ist hier und sein letztes dazu hier.

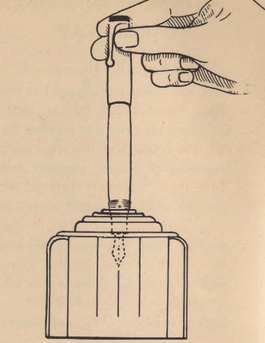

- penfiller.png (129.77 KiB) 663 mal betrachtet
Das Schaffen des "Vakuum" wird ganz einfach vom Füller zum Tintenglas verlegt. Er beschreibt es so:
Es wird ersichtlich sein, dass in allen Ausführungsformen meiner hierin offenbarten Erfindung der Füllfederhalter als Mittel zum Hin- und Herbewegen eines Kolbens oder einer Membran verwendet wird, die wirksam ist, um das Volumen einer Kammer [im Glasadapter] zu verändern. Nachdem der Inhalt der Kammer (ganz oder teilweise) in den Behälter [das Tintenglas] entleert wurde, wird der Kolben oder die Membran bewegt, um die Kammer zu vergrößern und dadurch ein Teilvakuum darin zu erzeugen. Dieses Teilvakuum wird an das Reservoir des Füllfederhalters weitergeleitet und entzieht diesem den Inhalt. Das Teilvakuum in der Kammer wird anschließend aufgehoben, indem Tinte aus dem Behälter in die Kammer fließen darf. Diese Tinte umschließt die Feder des Füllfederhalters, sodass beim Aufheben des Teilvakuums die Tinte einströmt und das Reservoir des Stifts füllt.

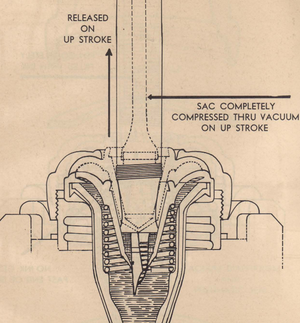

- penfiller querschnitt.png (181.68 KiB) 663 mal betrachtet
→ Somit wurde auf jegliche Bedienung am Füller selbst verzichtet.
→ Zudem schützt die Dichtung des Adapters vor dem Verschütten von Tinte sowohl beim als auch außer Gebrauch.
→ Die Feder ist geschützt (kann nicht zu weit hineingeschoben werden) und
→ ein Abfluss für Verunreinigungen ist auch bedacht (u. a. ist der Glasboden erhoben).
Mir bekannt ist nur ein ähnliches Prinzip bei einem China-Hersteller, doch dort mit Nadel und ein spezieller Füller ist nötig, er wird von hinten gefüllt. Der Terry Penfiller soll diese Limitation eben nicht haben - einzig das Glas muss am Hals eine kleine Einkerbung zum Ausströmen von Luft haben.

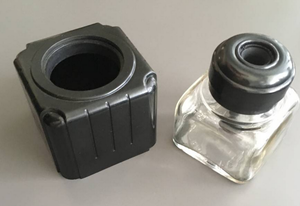

- penfiller hergestellt.png (76.84 KiB) 663 mal betrachtet
Weiß jemand, wieso sich diese Erfindung nicht durchsetzen konnte und nie wiederkam? Hat jemand von euch den Terry Penfiller oder Ähnliches schon einmal ausprobiert, und es gibt Erfahrungsberichte zu teilen?
