Pelikan Level L5, die grosse Zerlegung

[Hermann]

Hallo,
falls noch Tinte im Füller:
Durch Druck auf den Tintenflaschenboden (Level 5) stelle ich einen Unterdruck her und sauge die Tinte aus dem Füller. Dabei ist die Tintenflasche mit dem gekoppelten Füller natürlich in der unteren Position
Danach mit einem Zahnstocher jeweils die beiden Verriegelungen lösen und die Füllerteile abspülen.
Zeitbedarf ~ 5 Minuten.

[heso]

Hallo Hermann!
Das ist sicher eine gute Variante wenn man im Level verbliebene Tinte weiternutzen möchte.

[Freddy]

Hi,

bin jetzt auch im Level5 Club. Gibt es irgendwo eine Anleitung wie man diesen befüllt? Habe alles Mögliche probiert. Beide Knopfstellungen, Kopfüber, Pumpen, per Hand nachdrücken...

Zweite Frage:
Woran kanns liegen, dass das Befüllen nicht funktioniert? Also die Tinte nicht in den großen Behälter will?

Hat eine stubige und butterweiche 14ct vollrhodiniere Feder. Die Kappe ist nicht aus Plastik. Supergünstig bekommen, da dieser seit der Jahrtausendwende schon dort stand.

Danke


[Hermann]

Hallo,
das Problem hatte ich auch mit dem Ventil einer Tintenflasche. Nach einigen Fehlversuchen u.a. mit einer Akupunkturnadel habe ich den L5-Gold meiner Frau mit einer anderen Flasche betankt.
Evtl. mit einer Spritze von der freigemachten Federseite befüllen?
Die L65+5 sind immer für Überraschungen gut. Ein L65 bildet nach der Tintenzuführung am Ventil Tröpfchen - wie an anderer Stelle schon beschrieben.

[Freddy]

Das Problem ist glaube ich mehr Füllerseitig. Der ganze Level Popo ist blau, aber nichts im Tank. Mit einer Nadel nachstehen? Wie wird die Feder genau rausgenommen? Habe gedreht und oder gezogen... Nichts passiert.

[PeliJoerg]

Hallo Freddy,

auf die Schnelle: die Feder wird abgezogen wie eine LAMY-Feder - sitzt allerdings deutlich fester, jedenfalls beim ersten Mal.
Gleich suche ich noch die Auftank-Anleitung für den Level 5 raus.

MfG
Jörg

[PeliJoerg]

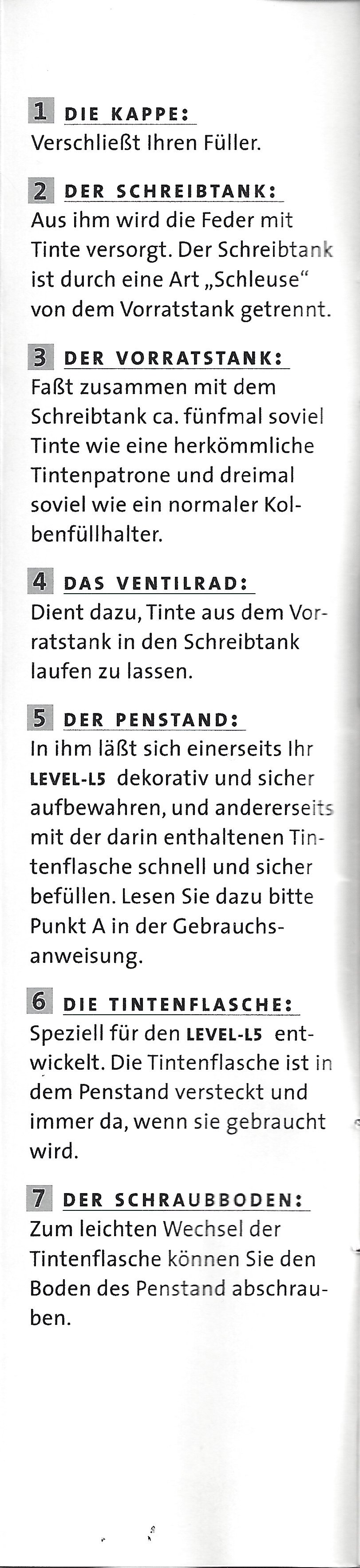

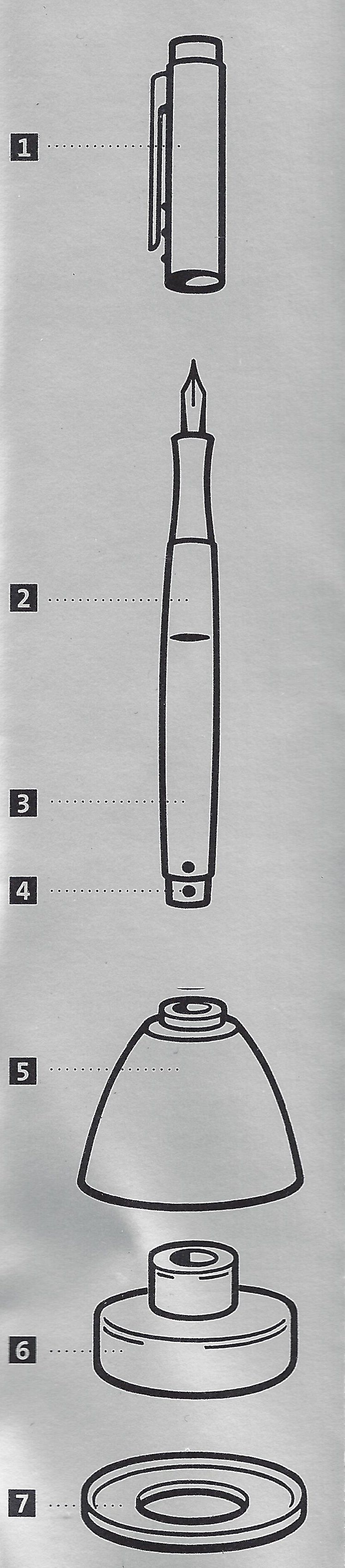

Und hier ist sie, die Auftank-Anleitung:

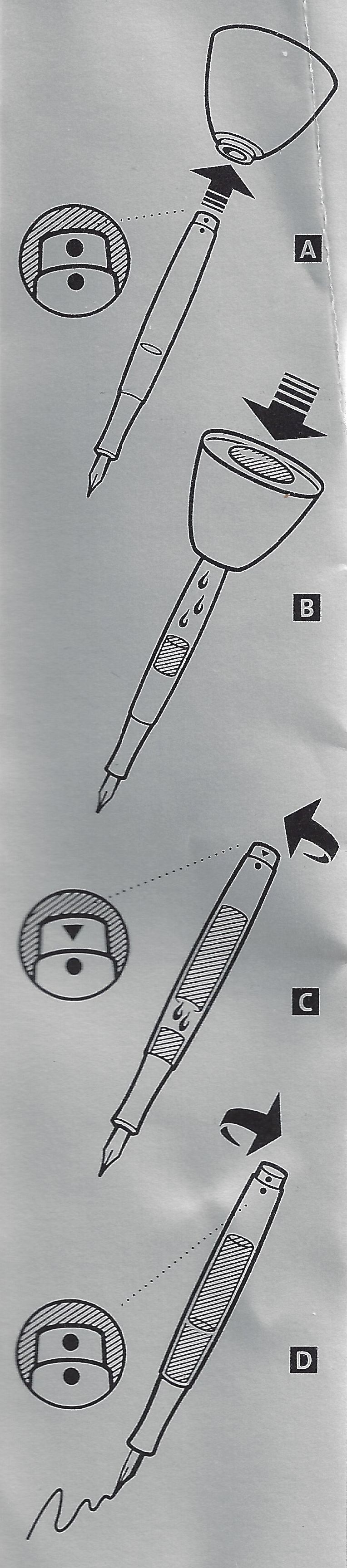

Gilt m. m. auch für den Level 65. Grobe Zusammenfassung: Stellung "Punkt auf Punkt" ist die Normalstellung für:

• Schreiben
• Auftanken
• Lagern

Stellung "Punkt auf Pfeil/Dreieck" ist die Stellung für "Nachfüllen von Vorratstank in Schreibtank" - also eine Stellung, die nur kurzzeitig gebraucht wird - und die aufgrund der Gesetze der Schwerkraft nur dann funktionieren kann, wenn die Feder nach unten zeigt.

Und wie in der Anleitung schon dezent angedeutet, hier noch mal drastischer formuliert: beim ersten Befüllen kann es eine gefühlte Ewigkeit dauern, bis die Tinte tatsächlich an der Federspitze angekommen ist. Aber: die Geduld lohnt allemal.
Der einzige echte Fehler, den man bei einem Level machen kann, ist übrigens, eine leer gewordenes Tintenfass wegzuschmeissen. Die lassen sich nämlich mit "Handkraft" aufdrehen und neu befüllen.
Und für Level, die hartnäckig die Füllung verweigern: mit einer handelsüblichen Spritze und einer dazugehörigen Nadel habe ich bis jetzt noch jeden Level mit Tinte befüllen können.

Jörg

[Tobi_CH]

Hallo zusammen

Zuerst einmal möchte ich alle hier im Forum begrüssen. Ich bin via eine Google-Recherche auf dieses Board gestossen und hoffe, ihr könnt mir helfen.

Ich bin schon lange Besitzer eines Level L5. Nun habe ich ihn nach langer Zeit wieder hervorgekramt und wollte ihn nach Anleitung hier in diesem Thread reinigen. Die Zerlegung funktionierte auch wunderbar; auch das Zusammenbauen....
Nur ist es jetzt leider so, dass der Füller "leckt". Sobald ich Tinte einfülle und schreiben möchte, läuft die Tinte fast schon unkontrolliert zur Feder hinaus und hinterlässt grosse Kleckse.

Meiner Meinung nach habe ich die Dichtung und alles korrekt eingebaut. Wisst hier evtl. was hier das Problem ist?

Danke für eure Hilfe

[Pruner]

Weil ich das Leitsystem von meinem L5 zerstört habe bin ich auf diesen Beitrag gestossen. ( Hätte ich besser vorher getan)

Die Beschreibung ist toll und einfach.

Eine Frage habe ich dennoch: Wo bekommt Ihr Ersatzteile her?

Das Teil muss ich sicher tauschen. Aber ich finde nichts aber auch wirklich gar nichts. Nicht mal eine Nummer oder ähnliches

[PhiSch]

Ich habe heute den L65 von der Post geholt und wollte ihn zerlegen und reinigen. Öffnen war relativ problemlos, aber dann gingen die Probleme los. Die Mechanik hängt, anders als bei meinem L5, nicht am Verschluss, sondern steckt fest. Das Ende ist ca. 1cm hinter der Öffnung und schwer zu erreichen, mit angemessener Kraft ist nichts zu machen.
Habt ihr einen Tipp für mich?

[Alced]

Ich habe heute den L65 von der Post geholt und wollte ihn zerlegen und reinigen. Öffnen war relativ problemlos, aber dann gingen die Probleme los. Die Mechanik hängt, anders als bei meinem L5, nicht am Verschluss, sondern steckt fest. Das Ende ist ca. 1cm hinter der Öffnung und schwer zu erreichen, mit angemessener Kraft ist nichts zu machen.
Habt ihr einen Tipp für mich?

Mir ist nicht ganz klar was du genau meinst. Könntest du evtl. ein Foto davon einstellen, vielleicht hilft das weiter.
Lieben Gruß, Winni.

[Alced]

Hier https://www.pelikan-collectibles.de/de/ ... index.html sieht das Innenleben von Level5 und 65 doch sehr ähnlich, wenn nicht gleich aus. Kann es sein, das bei deinem etwas gebrochen ist?

[PhiSch]

Hier https://www.pelikan-collectibles.de/de/ ... index.html sieht das Innenleben von Level5 und 65 doch sehr ähnlich, wenn nicht gleich aus. Kann es sein, das bei deinem etwas gebrochen ist?

Das war auch meine erste Idee, aber das Ende sieht nicht nach Bruchstelle aus und dann müsste sich das Teil leicht herausziehen lassen. Ein Foto werde ich heute Abend machen.

[PhiSch]



Da sind die Fotos. Ich bezweifel aber, dass das hilfreich ist.

[Alced]

Ich glaube, da hast du beim Öffnen einfach nur die Kappe abgezogen, der restliche Teil (mit Stab) müsste sich aber herausziehen lassen. Leg den Korpus doch mal für eine Stunden in lauwarmes Wasser. Vielleicht ist die Dichtung mit Tintenresten verklebt und hält alles etwas fest.
Mit einer kleineren, dünnen Zange (Pinzette) müsste es sich dann leicht lösen (ziehen) lassen.
Beim Auseinandernehmen musst die aber unbedingt auf die Dinchtungsringe achten, die gehen leicht verloren.

Hoffe das funktioniert.

Lieben Gruß, Winni.
